Double-Ended Priority Queue

Operation	Time Complexity
Insert x	O(log n)
Delete-Min	O(log n)
Delete-MAX	O(log n)
Find min or MAX	O(1)

Double Priority Queue
- Insert(x)：插入任意元素
- Delete-Max：刪除最大值
- Delete-Min：刪除最小值

min-Max Heap

complete Binary Tree
每層交替 min level -> MAX -> min -> MAX -> …
- min 是整個 subtree 裡最小的
- MAX 是整個 subtree 裡最大的

insertion

x 置放於last node之後

令 x 父點為 p

P 位於 min :

// 若插入點在 max 層，即代表父親位於 min 層
if(x<H[p]){ // x 若比父點小
    H[n] = H[p]; // 把父親往下拉
    verifyMin(x); // 讓 x 去往上挑戰 min
}else{ // x 比父點大
    verifyMax(x); // 讓 x 去往上挑戰 max
}

P 位於 MAX :

// 若插入點在 min 層，即代表父親位於 max 層
if(x>H[p]){ // x 若比父點大
    H[n] = H[p]; // 把父親往下拉
    verifyMax(x); // 讓 x 去往上挑戰 max
}else{ // x 比父點小
    verifyMin(x); // 讓 x 去往上挑戰 min
}

delete

先將 Root 移除
令 X = last node
第三步驟會分為 3 個 cases，準備插入 Root 為空之 Min-Max Heap
- Case 1 : root 以下沒子點，x 置入 root
- Case 2 : root 以下左右子點為 Min 的話，令 k = min，k 置入 root，x 放入 k
- Case 3 : min 位於 root 的子孫的左右子點，令 k = min，令 p = k 的 parent

Deap(Double-ended Heap)

Root 沒有 element
左子樹是min-heap
右子樹是MAX-heap

左右有「對稱 partner」

對稱的兩個位置要滿足 : 左邊 ≤ 右邊

所以最小值一定在： D[2] ，也就是左子樹 root。

如果真正的對應 node 不存在，就找它的 parent 當 partner。

Insert x

x置於last node

Case 1 : x在min-heap

// CASE 1 若為插入左子樹，也就是新點在min heap
if(x > deap[j]){ // 若插入元素右子樹相對應j還要大 (4)主要為了第4點
    deap[n] = deap[j]; // 將j之元素換到左子樹
    insert_max_heap(deap,j,x); // 將x依照**max_heap之插入操作**，插入右子樹j之位置
}else{ // 若較小則x仍在左子樹
    insert_max_heap(deap,n,x); // 將x依照min_heap之插入操作，插入最後位置
}

Case 2 : x在MAX-heap

// CASE 2  若為插入右子樹，也就是新點在max heap中
if(x < deap[j]){
	deap[n] = deap[j];
	insert_min_heap(deap,j,x);
}esle{
	insert_max_heap(deap,n,x);
}

Delete Min（特別注意）

移走左子樹的 Root，也就是 Min。
刪除 Last Node，並令其值為 x。
- x 先拿在手上，不要直接補進洞裡。
左子樹出現空缺後，讓洞一路往下：
- 每次選兩個 child 中 較小的那個往上補。
- 子點留下的新空缺，再繼續用其較小的 child 往上補。
- 一直到最後在 Leaf 留下一個空缺位置 i。
時間複雜度：

$$
O(\log n)
$$
對位置 i 執行 DeapInsertion(D, i, x)：
- 找 i 在 Max Heap 的 Corresponding Node，假設其值為 y。
- 比較 x 與 y。
若：

$$
x \le y
$$

則：
1
x → 直接放入 Min side 的空缺 i
若：

$$
x > y
$$

則：
1
2
y → 放入 Min side 的空缺 i
x → 放到 Max side
並在 Max Heap 中做向上調整，使其仍符合 Max Heap。

SMMH(Symmetric Min-MAX Heap)

他能夠快速地找到最大最小

為一個 Completed B.T 且 root 不存資料，則滿足以下 3 個 path

left sibling <= right sibling (同一個爸爸的兩個子點)
如果 node x 有祖父，則祖父的左子點必定 <= X
如果 node x 有祖父，則祖父的右子點必定 >= X

代表T[2] 為最小，T[3]為最大

祖父左 <= node x <= 祖父右

Insert X

先放置到 Last node 下一個

Repeat :
- check p1 : 不符合，左右互換
- check p2 向上調整
- check p3 斜上調整
直到滿足

Delete min

刪除左子Root，形成空格E
將最後一node刪除，暫時放置於 E
持續檢查 P1、P2 ， P3 不用 (因為只是刪除min 不會影響P3)

Extended Binary Tree

External node : NULL 的地方補上的特殊node
Internal node : 原本Binary Tree裡的node

External node = Internal node + 1

Edge = 2I
總node = E + I => Edge = (E + I) - 1
I = E - 1 => E = I + 1

E0 = E2 + 1

Internal/External Path

Internal Path Length：I(T) => 把所有 internal nodes 的 depth 加起來。
External Path Length：E(T) => 把 Extended Binary Tree 中所有 external nodes 的 depth 加起來。

E(L)=I(L) + 2n

n = internal nodes 數量
假設 internal node 的 depth 是 d，那它兩個 child 的 depth 總和是：2d + 2
所有 internal node 的 depth 總和就是 I => ∑2d=2I
而每個 internal node 又多貢獻 2，總共有 n 個：2n
因此：所有 child 的 depth 總和=2I+2n
I+E=2I+2n => E=I+2n

WEPL：Weighted External Path Length

現在每個 external node 有一個權重 pi。
$$
WEPL = \sum p_i \times depth_i
$$

權重 × 從 root 到它的距離，全部加起來

權重大的要放靠近 Root
Tree height 越小，不見得 WEPL 越小

Huffman Algorithm

建立 WEPL 最小的 binary tree

方法

方法非常固定：

每次找出目前最小的兩個 weight
把它們合併成一棵 tree
新 root 的 weight = 兩個 weight 相加
把新的 weight 放回去
重複直到剩下一棵 tree

Huffman tree 一定是strict binary tree

應用

n 個Runs之最佳合併方式
n 個 message 傳輸 with probability 之最佳編碼/解碼方法 (平均Encoding bits最小/最大)

Huffman Coding

Prefix Code 是什麼？

Prefix code 的條件：任何一個 message 的 code，都不能是另一個 message code 的前綴。

兩個重要特性

Optimal Prefix Code
Huffman Code 是一種 Prefix Code，而且它會讓：Cost 達到最小。
Variable Length Code
每個 message 的 code 長度不一定相同

特殊情況

若最大加權值 < 最小加權值 × 2
且有 $n=2^k$ 個 messages
使用 Huffman Coding
則每個 message 都會是 $k$ bits。

因為如果比較大 ex 2,2,3,3 ，2,2合併完會用3,3不會用4

Greedy

Greedy 最大特色：不回頭

每一步選目前最好
不一定得到 global optimum
應用 :
Minimum Spanning Tree
Huffman Coding
Dijkstra
Fractional Knapsack
Shortest Job First

AVL Tree

1. 定義

AVL Tree = Height Balanced Binary Search Tree

所以同時滿足：

是 BST
每個節點左右子樹高度差至多 1

$$
|H_L-H_R|\le1
$$

Balance Factor：

$$
BF=H_L-H_R
$$

所以 AVL Tree 的 BF 只能是：

$$
-1,\ 0,\ 1
$$

AVL Tree 會自動調整平衡，使高度維持：

$$
\boxed{h=O(\log n)}
$$

因此：

$$
\boxed{Search,\ Insert,\ Delete=O(\log n)}
$$

3. 四種失衡

看「失衡節點 → 新插入節點」的方向：

型態	路徑	修正
LL	左 → 左	Right Rotation
RR	右 → 右	Left Rotation
LR	左 → 右	Left + Right
RL	右 → 左	Right + Left

Rotation 後仍然要保持 BST：

小的放左邊，中間值當 Root，大的放右邊。

4. 插入 AVL

流程：

先按照普通 BST 插入
從插入點往上檢查 BF
若出現 $BF=\pm2$，代表失衡
判斷 LL / RR / LR / RL
Rotation 修正

5. AVL 高度與節點數

若 root level = 1：

高度 $h$ 的最多節點

$$
\boxed{N_{\max}=2^h-1}
$$

高度 $h$ 的最少節點

$$
\boxed{N_{\min}=F_{h+2}-1}
$$

原因：

要讓「高度高但節點少」，左右子樹高度取：

$$
h-1,\ h-2
$$

所以：

$$
N(h)=1+N(h-1)+N(h-2)
$$

形式跟 Fibonacci 一樣。

6. 必背

$$
\boxed{|H_L-H_R|\le1}
$$

$$
\boxed{BF=H_L-H_R}
$$

$$
\boxed{LL\to R,\ RR\to L,\ LR\to LR,\ RL\to RL}
$$

$$
\boxed{N_{\min}=F_{h+2}-1}
$$

$$
\boxed{N_{\max}=2^h-1}
$$

$$
\boxed{h=O(\log n)}
$$

所以：

$$
\boxed{Search,\ Insert,\ Delete=O(\log n)}
$$

Array / Linked List / AVL Tree 比較

Operation	Array	Linked List	AVL Tree
Search for `x`	$O(\log n)$	$O(n)$	$O(\log n)$
Search for 第 `k` 個	$O(1)$	$O(k)$	$O(\log n)$
Delete `x`	$O(n)$	$O(1)$	$O(\log n)$
Delete 第 `k` 個	$O(n-k)$	$O(k)$	$O(\log n)$
Insert `x`	$O(n)$	$O(1)$	$O(\log n)$
Output in order	$O(n)$	$O(n)$	$O(n)$

Linked List 的 Delete x = O(1) 是建立在「pointer 已知」的假設下；如果不知道 x 在哪，還是得先花 O(n) 找。

M-Way Search Tree

資料量太大，無法一次放入Memory中Search,要借助外部儲存體再分批載入Search
一個 Node 可以有最多 m 個 children。

degree 最大為 m
若 degree = m，最多有 m-1 個 keys
Node 內的 keys 要由小到大排列
用來做 external search（大量資料放在磁碟）
時間複雜度：O(h)
但一般 M-way Search Tree 不保證平衡，所以最差可能長歪。

高度 (h) 的 M-Way Search Tree	數量
最大 Node 數	$(\displaystyle \frac{m^h-1}{m-1})$
最大 Key 數	$(\displaystyle m^h-1) $
最小 Node 數	(h)
最小 Key 數	(h)

B-Tree of Order m（考）

1. 基本定義

B-Tree = Balanced M-Way Search Tree

最多有 $m$ 個 children
一個 Node 最多有 $m-1$ 個 keys
所有 Leaf 都在同一層
因此 B-Tree 一定是 Balanced
除了 Root 外，每個 Node 至少要「半滿」

2. Degree / Key 限制

Root

若 Root 不是 Leaf：

$$
2 \le degree \le m
$$

若整棵樹只有 Root，Root 可以沒有 child。

非 Root Node

$$
\boxed{
\left\lceil\frac m2\right\rceil
\le degree \le m
}
$$

因為：

$$
keys = degree-1
$$

所以：

$$
\boxed{
\left\lceil\frac m2\right\rceil-1
\le keys \le m-1
}
$$

特例

$m=3$：2-3 Tree
$m=4$：2-3-4 Tree

3. 高度 $h$ 的最大 / 最小數量

假設 Root 在第 1 層。

3.1 最大 Node 數

每個 Node 都有 $m$ 個 children：

$$
N_{\max}=1+m+m^2+\cdots+m^{h-1}
$$

因此：

$$
\boxed{N_{\max}=\frac{m^h-1}{m-1}}
$$

3.2 最大 Key 數

每個 Node 都放滿 $m-1$ 個 keys：

$$
K_{\max}=N_{\max}(m-1)
$$

所以：

$$
\boxed{
K_{\max}=m^h-1
}
$$

3.3 最小 Node 數

令：

$$
t=\left\lceil\frac m2\right\rceil
$$

Root 最少有 2 個 children
其他非 Root Node 最少有 $t$ 個 children

所以各層最少 Node 數：

Level 1：1
Level 2：2
Level 3：2t
Level 4：2t²
...
Level h：2t^(h-2)

因此：

$$
N_{\min}=1+2(1+t+t^2+\cdots+t^{h-2})
$$

等比級數：

$$
\boxed{N_{\min}=1+2\frac{t^{h-1}-1}{t-1}
}
$$

其中：

$$
t=
\left\lceil\frac m2\right\rceil
$$

4. B-Tree Insert

流程：

$$
\boxed{
Search
\rightarrow
Insert
\rightarrow
Overflow?
\rightarrow
Split
}
$$

Step 1：Search

找到 $X$ 應該插入的 Leaf。

Step 2：Insert

把 $X$ 插入 Leaf，並保持 keys 由小到大排序。

Step 3：檢查 Overflow

一個 Node 正常最多：

$$
m-1 \text{ keys}
$$

若插入後變成：

$$
m \text{ keys}
$$

則發生：

$$
\boxed{\text{Overflow}}
$$

Step 4：Split

核心觀念：

中間 key 上拉到 Parent，其餘 keys 分成左右兩個 Node。

例如 2-3 Tree：

[45 | 50] + 55

→ [45 | 50 | 55]   Overflow

       50
      /  \
    [45]  [55]

若 Parent 因此也 Overflow：

繼續往上 Split。

Insert 超短版

Search
↓
Insert Leaf
↓
Overflow？
├─ No → End
└─ Yes → Split
           ↓
       中間 key 上拉
           ↓
       檢查 Parent

5. B-Tree Delete

流程：

$$
\boxed{
Delete
\rightarrow
Underflow?
\rightarrow
Rotation
\rightarrow
Merge
}
$$

5.1 如果 $X$ 在 Non-Leaf

找：

Inorder Predecessor
或 Inorder Successor

與 $X$ 替換。

因此最後會轉成：

刪除 Leaf 裡面的 key。

5.2 Underflow

非 Root Node 最少要有：

$$
\boxed{
\left\lceil\frac m2\right\rceil-1
}
$$

個 keys。

若刪除後：

$$
keys
<
\left\lceil\frac m2\right\rceil-1
$$

則發生：

$$
\boxed{\text{Underflow}}
$$

5.3 Rotation / Borrow

如果左右兄弟有「多的 key」，可以向兄弟借。

但不是直接拿，而是經過 Parent：

Sibling
   ↓
Parent
   ↓
Underflow Node

因此：

能 Rotation 就先 Rotation。

5.4 Merge / Combination

如果兄弟也只有最低 key 數，不能借：

$$
\boxed{
Sibling
+
Parent\ Key
+
Underflow\ Node
}
$$

合併成一個 Node。

因為 Parent 會少一個 key，所以：

再往上檢查 Parent 是否發生 Underflow。

Delete 口訣

刪完沒空 → 結束

刪完空了：

兄弟有 2 keys → Borrow
兄弟只有 1 key → Merge

Parent 空了：

繼續往上處理

刪 internal key：

predecessor / successor 取代
真正到 leaf 刪除

Root 空了：

child 升成新 Root
height -1

6. B+ Tree

6.1 核心觀念

B+ Tree 分成兩部分：

Index Level

Internal Node 主要放 Index
用來幫助搜尋資料位置

Leaf / Data Level

真正資料集中在 Leaf
Leaf 之間使用 Linked List 串起來

        Index
      [20 | 40]
      /    |    \
     ↓     ↓     ↓

[1 5 8] → [20 25 30] → [40 50 60]

6.2 優點

B+ Tree 特別適合：

$$
\boxed{\text{Range Search}}
$$

例如：

$$
20 \le x \le 60
$$

流程：

Tree Search
↓
找到 20 所在 Leaf
↓
沿 Leaf Linked List 往右掃

B+ Tree Delete

先在 Leaf 刪除 key
若沒有 underflow → 結束
若 underflow：
- sibling 有多的 key → Borrow / Rotation
- sibling 也沒有多的 → Combine / Merge
Borrow 或 Merge 後，要 更新 Parent 的 Index
Parent 若也 underflow → 繼續往上處理

7. B-Tree vs B+ Tree

	B-Tree	B+ Tree
Balanced	✅	✅
Internal Node	可存資料	主要存 Index
真正資料	各層都可能有	集中在 Leaf
Leaf Linked List	不一定	✅
Range Search	可以	更適合

8. 考前必背

B-Tree
= Balanced M-Way Search Tree

Order m：
max degree = m
max keys = m-1

非 Root：
min degree = ceil(m/2)
min keys = ceil(m/2)-1

所有 Leaf 同一層
→ Balanced

Insert：
Overflow
→ Split
→ 中間 key 上拉

Delete：
Underflow
→ 兄弟能借：Rotation
→ 兄弟不能借：Merge

B+ Tree：
Internal Node → Index
Data → Leaf
Leaf 用 Linked List 串
→ Range Search 很適合

Red-Black Tree

Red-Black Tree（RB Tree）是一種 Balanced Binary Search Tree。

可以把它理解成：

RB Tree = 用紅黑顏色限制形狀的 BST

因此：

$$
\boxed{\text{Search / Insert / Delete}=O(\log n)}
$$

小->大排序 : O(n)

RB Tree 與 2-3-4 Tree 對應的 BST

滿足

Link 非黑即紅
若此Link 本來在2-3-4中存在則為黑色，否則為紅色
任何Path上不可連續出現紅色Link
Root 到任何Leaf 之Path皆具相同數目的黑色Link

轉換規則

1. 2-Node

2-3-4 Tree：

[X]

轉成 RB Tree：

X(B)

→ 一個 Key 直接對應一個 Black Node

2. 3-Node

2-3-4 Tree：

[X | Y]

可轉成：

1
2
3

X(B)
   \
   Y(R)

或

1
2
3

   Y(B)
  /
X(R)

→ 兩個 Key 用 1 條 Red Link 連接
→ Red Link 表示兩個 Key 原本屬於 同一個 2-3-4 Node

3. 4-Node

2-3-4 Tree：

1	[X \| Y \| Z]

轉成：

1
2
3

   Y(B)
  /    \
X(R)   Z(R)

→ 中間 Key 為 Black
→ 左右兩個 Key 為 Red

反向轉換

RB Tree → 2-3-4 Tree 時：

將 Red Node 與它的 Black Parent 合併成同一個 Node

因此：

Black 單獨存在 → 2-Node
Black + 1 個 Red Child → 3-Node
Black + 2 個 Red Children → 4-Node

核心觀念

Red Link = 同一個 2-3-4 Node 內部的 Key

Black Link = 2-3-4 Tree 中不同 Node 之間的父子關係

Red-Black Tree 五個性質

每個 Node 不是 Red 就是 Black
Root 為 Black
NIL leaf 為 Black
若某 Node 為 Red，則它的 children 必須為 Black
→ 不可 Red-Red 連續 (但可以連續黑)
對任一 Node，從該 Node 到所有 descendant NIL leaf 的路徑，都具有相同數量的 Black Nodes
→ 具有相同的 Black Height

Black Height

Black Height 記作：

$$
bh(x)
$$

表示從 Node $x$ 往下走到 NIL leaf 時，路徑上經過的 Black Nodes 數量。

因為 RB Tree 規定每條路的黑色節點數量相同，所以 $bh(x)$ 才有明確定義。

RB Tree Insert

基本流程

先照普通 BST 規則找到插入位置
搜尋時，如果有某一點的兩個子點皆為紅色，那執行Color Change，接著檢查是否有連續的兩個紅點都是紅色，如果有=>Rotation
此時才插入新 Node 一律設成 Red
檢查有沒有連續紅色，有 => Rotation
檢查Root 是否為黑，如果為黑，則一律改黑色

step 2 4的rotation 頂多發生一次或沒有

Insert Fix-Up 的角色

假設：

    g
   / \
  p   y
 /
z

其中：

$z$：目前正在處理的 Node
$p$：Parent
$g$：Grandparent
$y$：Uncle

若 $p$ 為 Red，就需要修正。

主要看：

$$
\boxed{\text{Uncle 是 Red 還是 Black}}
$$

Case 1：Uncle 為 Red

     g(B)
    /    \
  p(R)   y(R)
  /
z(R)

此時不 Rotation，只進行 Color Change：

     g(R)
    /    \
  p(B)   y(B)
  /
z(R)

規則：

$$
p \rightarrow Black
$$

$$
y \rightarrow Black
$$

$$
g \rightarrow Red
$$

接著：

$$
\boxed{z=g}
$$

繼續往上檢查。

Uncle 為 Black：需要 Rotation

分成兩種形狀。

Triangle

例如：

  g
 /
p
 \
  z

或：

g
 \
  p
 /
z

也就是：

要先旋轉 Parent，把它轉成直線。

Line

例如：

    g
   /
  p
 /
z

或：

g
 \
  p
   \
    z

也就是：

此時直接對 Grandparent Rotation + Recolor。

Case 2：Triangle

例如 LR：

  g
 /
p
 \
  z

先：

$$
\boxed{LeftRotate(p)}
$$

變成：

    g
   /
  z
 /
p

此時已轉成 LL。

所以：

Case 2 的目的只是把 Triangle 轉成 Case 3 的 Line。

Case 3：Line

例如 LL：

     g(B)
    /
  p(R)
  /
z(R)

執行：

$$
RightRotate(g)
$$

並 Recolor：

1
2
3

   p(B)
  /    \
z(R)   g(R)

可以記成：

中間 Node 升上去變 Black，原 Grandparent 降下去變 Red。

四種 Rotation

型態	修正方式
LL	Right Rotate
RR	Left Rotate
LR	Left Rotate Parent，再 Right Rotate Grandparent
RL	Right Rotate Parent，再 Left Rotate Grandparent

RB Tree 與 AVL 的差別：

AVL 看 Balance Factor
RB Tree 看 Color，尤其是 Parent / Uncle / Grandparent

Bottom-Up Insert Fix-Up

程式核心：

1	while(z.parent.color == RED)

意思：

只要 Parent 仍為 Red，就存在 Red-Red，需要繼續修正。

Case 1

1 2	if (z的父親是z的祖父的左子點) if(uncle.color == RED)

做：

parent = BLACK
uncle = BLACK
grandparent = RED
z = grandparent

示意圖

      g(B)
     /    \
  p(R)    u(R)
  /
z(R)

這時不用旋轉，只做 recolor：

      g(R)
     /    \
  p(B)    u(B)
  /
z(R)

最後Root 改黑

Case 2

若 Parent 是 Grandparent 的左 Child，且，z為父親的右子

  g
 /
p
 \
  z

則：

1	LEFT-ROTATE(parent)

示意圖

    g(B)
   /
p(R)
   \
   z(R)

先對 p 做 Left Rotation：

    g
   /
  z
 /
p

Case 3

接著：

1
2
3

parent.color = BLACK
grandparent.color = RED
RIGHT-ROTATE(grandparent)

示意圖

      g(B)
     /
  z(R)
  /
p(R)

先換色：

      g(R)
     /
  p(B)
  /
z(R)

再對 g Right Rotate：

1
2
3

    p(B)
   /    \
z(R)    g(R)

右側情況全部左右鏡像即可。

Top-Down vs Bottom-Up

Bottom-Up

普通 BST Insert
↓
新 Node 設 Red
↓
發現 Red-Red
↓
往上 Fix-Up

CLRS 常使用此方法。

Top-Down

在往下搜尋插入位置的途中，如果先遇到：

1
2
3

  B
 / \
R   R

先做 Color Flip：

1
2
3

  R
 / \
B   B

可以理解成：

在真正插到底之前，先將可能爆掉的 4-Node split。

Red-Black Tree Delete

RB Tree Delete 的核心：
刪掉 Black Node 之後，可能造成 Double Black，要把它修掉。
Double Black = 「這條路徑少了一個 Black」

基本角色

假設 Double Black 在左邊：

   P
  / \
DB   S
    / \
   N   F

P = Parent
S = Sibling
N = Near Nephew
F = Far Nephew
DB = Double Black

Near / Far 判斷

Double Black 在左邊：

   P
  / \
DB   S
    / \
 Near Far

Double Black 在右邊：

     P
    / \
   S   DB
  / \
Far Near

Near = 靠近 Double Black
Far = 遠離 Double Black

Case 1：Sibling 是 Red

   P(B)
  /    \
DB     S(R)
      /   \
    A(B)  B(B)

如果 DB 在左邊：

S → Black
P → Red
對 P 做 Left Rotation

變成：

       S(B)
      /   \
   P(R)   B(B)
  /   \
DB    A(B)

重點：

Sibling = Red
→ Parent 和 Sibling 換顏色
→ Rotate Parent
→ 繼續判斷其他 Case

Case 1 不會直接結束，
只是把 Red Sibling 轉成 Black Sibling。

Case 2：Sibling Black，兩個 Nephew 都 Black

   P(?)
  /    \
DB     S(B)
      /   \
    N(B)  F(B)

Sibling 變 Red，Double Black 往 Parent 移：

  P(DB)
 /     \
B      S(R)
      /   \
    N(B)  F(B)

重點：

Sibling = Black
Near    = Black
Far     = Black

→ Sibling 變 Red
→ Double Black 往上傳

如果 Parent 是 Root：

1	Double Black 消失

Case 3：Sibling Black、Near Red、Far Black

   P(?)
  /    \
DB     S(B)
      /   \
   N(R)   F(B)

如果 DB 在左邊：

N → Black
S → Red
對 S 做 Right Rotation

原本：

   P
  / \
DB   S(B)
    /
  N(R)

對 S Right Rotate：

   P
  / \
DB   N(B)
       \
       S(R)

重點：

Sibling = Black
Near    = Red
Far     = Black

→ Rotate Sibling
→ 轉成 Case 4

Near Red 是過渡 Case
目的就是把 Near Red 變成 Far Red。

Case 4：Sibling Black、Far Red

   P(?)
  /    \
DB     S(B)
      /   \
    N(?)  F(R)

如果 DB 在左邊：

S.color = P.color
P → Black
F → Black
對 P 做 Left Rotation

變成：

     S
    / \
  P(B) F(B)
 / \
B   N

Double Black 消失。

重點：

Sibling = Black
Far     = Red

→ Recolor
→ Rotate Parent
→ Double Black 消失
→ 結束

四個 Case 快速判斷

    Double Black
         |
         v

 Sibling 是 Red？
    /       \
  Yes        No
   |          |
Case 1      Sibling Black
              |
       兩個 Nephew 都 Black？
          /          \
        Yes           No
         |             |
      Case 2       Far 是 Red？
                     /      \
                   Yes       No
                    |         |
                 Case 4    Case 3
                             |
                             v
                         變 Case 4

Delete 最差情況

Rotation：最多 3 次
Recolor / Fixup：最多沿樹高往上，$O(\log n)$
Delete 總時間複雜度：

$$
\boxed{O(\log n)}
$$

快速判斷表

Case	Sibling	Near	Far	動作
Case 1	Red	-	-	Recolor + Rotate Parent
Case 2	Black	Black	Black	Sibling → Red，DB 往上
Case 3	Black	Red	Black	Rotate Sibling → Case 4
Case 4	Black	任意	Red	Recolor + Rotate Parent，結束

Rotation 怎麼記

如果 Double Black 在左邊：

1
2
3

   P
  / \
DB   S

Case 1：Left Rotate(P)
Case 3：Right Rotate(S)
Case 4：Left Rotate(P)

如果 Double Black 在右邊：

1
2
3

  P
 / \
S   DB

全部左右相反：

Case 1：Right Rotate(P)
Case 3：Left Rotate(S)
Case 4：Right Rotate(P)

超短口訣

兄弟紅 → 轉爸爸
兩侄黑 → 黑往上
近侄紅 → 轉兄弟
遠侄紅 → 轉爸爸，結束

RB Tree 高度

因為 Red Node 不可連續，所以最極端的路徑只能：

Black
Red
Black
Red
Black
Red
...

因此長度為 $h$ 的路徑至少一半是 Black。

$$
bh(root)\ge \frac{h}{2}
$$

另外可證：

Black Height 為 $b$ 的 subtree，至少有
簡單來說就是黑色子樹高 >= 1/2的子樹高

$$
2^b-1
$$

個 internal nodes。

因此：

$$
n\ge 2^{bh(root)}-1
$$

又因為：

$$
bh(root)\ge\frac h2
$$

所以：

$$
n\ge2^{h/2}-1
$$

$$
n+1\ge2^{h/2}
$$

取 $\log_2$：

$$
\log_2(n+1)\ge\frac h2
$$

因此：

$$
\boxed{h\le2\log_2(n+1)}
$$

所以：

$$
\boxed{h=O(\log n)}
$$

因此：

$$
\boxed{\text{Search / Insert / Delete}=O(\log n)}
$$

Red-Black Tree 考試重點

RB Tree = Balanced BST
可視為 2-3-4 Tree 的 Binary Representation
Red Link 可想成同一個 2-3-4 Node
不可 Red-Red
所有路徑具有相同 Black Height
新插入 Node = Red
Parent Black → Done
Parent Red → 看 Uncle
Uncle Red → Recolor
Uncle Black → Rotation + Recolor
Triangle → 先轉成 Line
最後 Root 一定設 Black
Height：

$$
\boxed{h\le2\log_2(n+1)}
$$

OBST（Optimal Binary Search Tree）【補充】

OBST = 考慮搜尋頻率後，使 平均搜尋成本最小 的 BST。

$p_i$：成功搜尋 $a_i$ 的權重
$q_i$：搜尋失敗的權重
常被搜尋的 Key 會盡量放靠近 Root

DP 定義

$$
T_{i,j} = a_{i+1},\dots,a_j
$$

$$
C_{i,j} = T_{i,j}\text{ 的最小搜尋成本}
$$

$$
W_{i,j} = \text{區間內所有權重總和}
$$

$$
R_{i,j} = \text{最佳 Root}
$$

主要公式

$$
\boxed{C_{i,j}=W_{i,j}+\min_{i<k\le j}\left(C_{i,k-1}+C_{k,j}\right)}
$$

原因：

選 $a_k$ 當 Root 後，左右子樹全部多一層，所以成本要多加 $W_{i,j}$。

初始值

$$
C_{i,i}=0
$$

$$
W_{i,i}=q_i
$$

時間複雜度

$$
\boxed{O(n^3)}
$$

因為有 $O(n^2)$ 個區間，每個區間最多嘗試 $O(n)$ 個 Root。

考試重點：會看公式、知道 $R_{i,j}$ 是最佳 Root 即可。
題目沒說失敗節點可以設0 或是自己定，但要寫好

Splay Tree

Splay Tree 是一種 BST。

和一般 BST 一樣，可以做：

Search
Insert
Delete

差別是：

每次操作後，都會把指定節點一路旋轉到 Root。
原則:將Splay 起點變成Root,Finally

Splay Tree，Search 失敗時，通常把「最後碰到的節點」Splay 到 Root。

Splay 起點

Insert X：X 為 splay 起點
Search X：X 為 splay 起點
Delete X：通常以 X 的父節點作為 splay 起點

Rotation

Zig

X 的 Parent 就是 Root。

只需要做一次 Rotation。

Zig-Zig

X 和 Parent 在同一方向。

例如 LL：

    g
   /
  p
 /
x

連續做兩次 Right Rotation。

RR 則左右鏡像。

Zig-Zag

X 和 Parent 在不同方向。

例如 LR：

  g
 /
p
 \
  x

先對 p 做 Left Rotation，
再對 g 做 Right Rotation。

RL 則左右鏡像。

時間複雜度

單次操作最差：

$$
O(n)
$$

但 amortized：

$$
\boxed{O(\log n)}
$$

Bottom up/Top Down Splay Tree

	Bottom-Up	Top-Down
什麼時候旋轉	找到後	搜尋途中
修正方向	Bottom → Root	Root → Bottom 過程中
需要 Parent 資訊	通常需要	通常不用 parent pointer
結果	把目標 Splay 到 Root	把目標 Splay 到 Root
本質	Splay Tree	Splay Tree

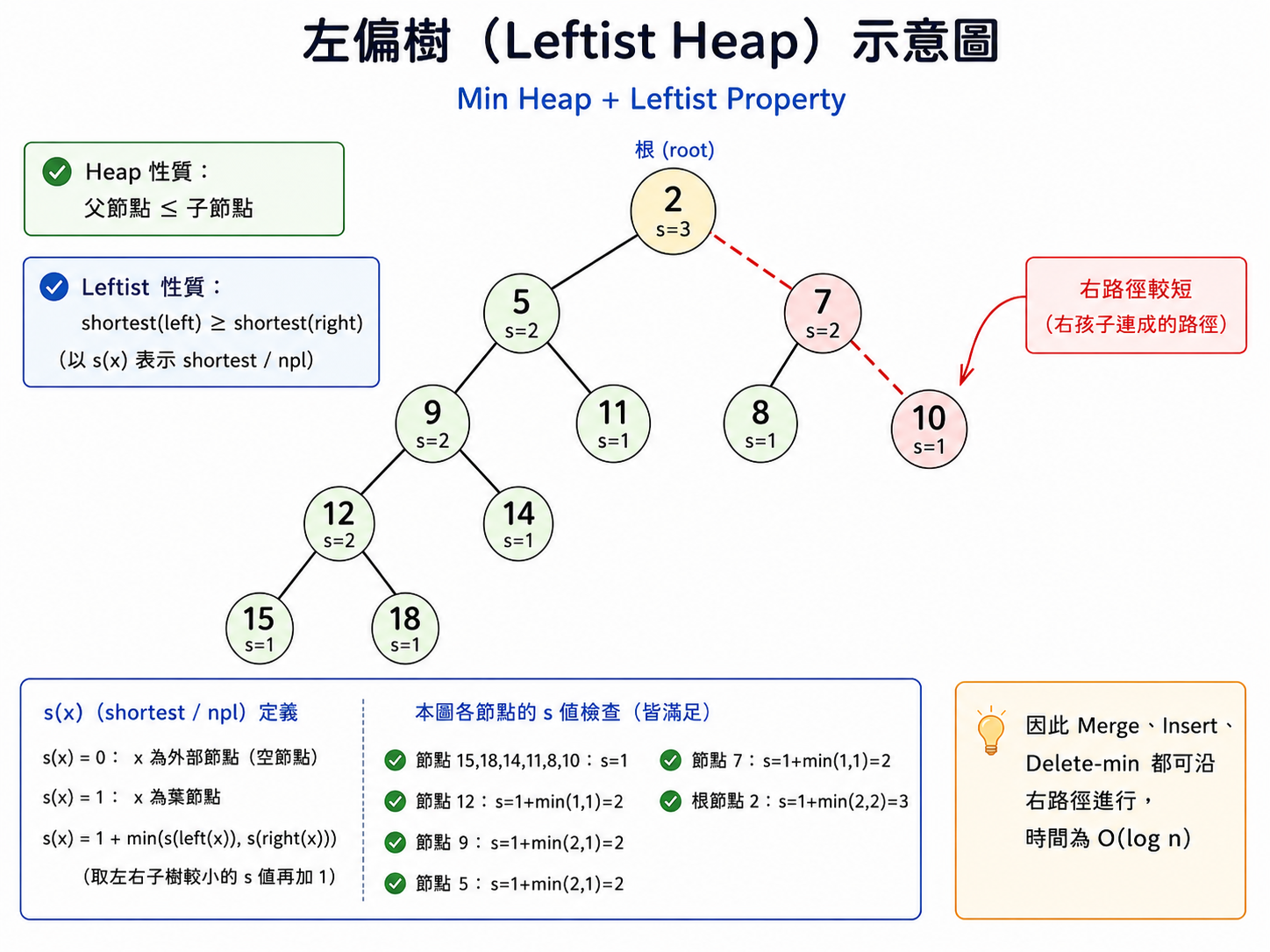

Leftist Heap

Mearge 2 heaps into 1 heap : O(log n)
Leftist Heap 是：

Min Heap + Leftist Property

shortest(x)

若 x 是 external node：

$$
shortest(x)=0
$$

否則：

$$
shortest(x)=1+\min(shortest(left),shortest(right))
$$

Leftist Property

對每一個 internal node：

$$
\boxed{shortest(left)\ge shortest(right)}
$$

也就是：

左子樹的 shortest 不小於右子樹。

因此右邊會比較短。

alt text

重要定理

若 Root 為 X，共有 N 個 nodes：

$$
\boxed{N\ge 2^{shortest(X)}-1}
$$

所以：

$$
shortest(X)\le \log_2(N+1)
$$

因此沿著右邊走的 path 長度是：

$$
O(\log n)
$$

Merge Two Leftist Heaps

Leftist Heap 最重要的操作就是：

Merge

假設要合併 H1、H2。

步驟

比較兩棵樹的 Root。
較小的 Root 當新的 Root。
將「較小 Root 的右子樹」與另一棵 Heap 繼續 Merge。
Merge 完成後，檢查：

$$
shortest(left)\ge shortest(right)
$$

若不符合，就 Swap 左右子樹。

白話 :
看兩棵樹的頭，誰比較小誰當老大。
另一棵樹，丟去跟老大的右子樹繼續合併。
合併完後，看左右兩邊。
如果右邊比左邊還深，就左右交換。
一路往回檢查，完成。

時間複雜度

因為主要沿右邊走：

$$
\boxed{O(\log n)}
$$

Insert / Delete-Min in Leftist Heap

Insert X

把 X 自己當成一棵 Leftist Heap：

H2 = {X}

然後：

1	Merge(H1, H2)

所以：

$$
\boxed{O(\log n)}
$$

Delete-Min

因為是 Min Heap，所以 Root 就是最小值。

步驟：

刪除 Root。
得到左子樹 H1 和右子樹 H2。
執行：

1	Merge(H1, H2)

所以：

$$
\boxed{O(\log n)}
$$

Binomial Tree

Binomial Tree 記作：

$$
B_k
$$

定義

$B_0$

只有一個 Node。

○

$B_k$

由兩棵：

$$
B_{k-1}
$$

合併而成。

其中一棵的 Root 成為另一棵 Root 的 Child。

Binomial Tree 重要公式

Node 總數

$$
\boxed{|B_k|=2^k}
$$

因為：

$$
|B_k|=2|B_{k-1}|=2^k
$$

第 i 層的 Node 數

$$
\boxed{\binom{k}{i}}
$$

例如 $B_3$：

Level 0 : C(3,0) = 1
Level 1 : C(3,1) = 3
Level 2 : C(3,2) = 3
Level 3 : C(3,3) = 1

總數：

$$
1+3+3+1=8=2^3
$$

示意圖

B0

○

B1

1
2
3

  ○
 /
○

B2

    ○
   / \
  ○   ○
 /
○

B3

        ○
     /  |  \
    ○   ○   ○
   / \  /
  ○  ○ ○
 /
○

規律

B0 = 1 個 Node
B1 = 2 個 Nodes
B2 = 4 個 Nodes
B3 = 8 個 Nodes

Binomial Heap

Binomial Heap 是：

一堆 Binomial Trees 組成的 Forest。

而且每棵 Tree 都必須符合 Min Heap。

不是Complete tree

重要性

同一個 order 的 Binomial Tree：

最多只能有一棵。

也就是不能同時有兩棵 $B_2$。

用二進位判斷 Binomial Heap 組成

因為：

$$
B_k
$$

剛好有：

$$
2^k
$$

個 Nodes。

所以可以直接把 Node 數轉成 Binary。

例如：

$$
13=(1101)_2
$$

所以：

$$
\boxed{13=B_3+B_2+B_0}
$$

因為：

$$
13=8+4+1
$$

再例如：

$$
22=(10110)_2
$$

所以：

$$
\boxed{22=B_4+B_2+B_1}
$$

Merge Binomial Heaps

Binomial Heap 的 Merge 很像：

二進位加法

如果遇到兩棵同樣 order 的 Binomial Tree：

B_k + B_k

就合併成：

B_(k+1)

也就是像二進位的進位：

1	1 + 1 = 10

合併規則

若兩棵同高度的 Tree：

比較兩個 Root。
Root 較小的留在上面。
Root 較大的變成它的 Child。
形成下一階的 Binomial Tree。

例如：

1	B2 + B2 -> B3

Binomial Heap Operations

Merge

若使用 lazy merge：

$$
O(1)
$$

若要把所有相同 order 的 Tree 整理完成：

$$
O(\log n)
$$

考試要看題目採用哪種定義。

Insert X

把 X 看成一棵：

$$
B_0
$$

再和原本的 Binomial Heap Merge。

Lazy merge 的 amortized cost：

$$
\boxed{O(1)}
$$

Delete-Min

找出最小 Root。
刪掉該 Root。
該 Root 的 Children 變成另一個 Binomial Heap。
再 Merge 回去。

時間：

$$
\boxed{O(\log n)}
$$

Decrease-Key

將某個 Node 的 Key 變小後：

一路和 Parent 比較，如果比 Parent 小就往上交換。

最多走 Tree 高度：

$$
\boxed{O(\log n)}
$$

Delete X

先：

$$
key(X)\rightarrow -\infty
$$

讓它一路升到 Root。

再執行 Delete-Min。

所以：

$$
\boxed{O(\log n)}
$$

Fibonacci Heap

Fibonacci Heap 可以把它想成：

更 Lazy 的 Binomial Heap。

很多操作先不整理，
等到 Extract-Min 時再一次整理。

核心觀念

Insert (LAZY)

直接把新 Node 丟到 Root List：

$$
\boxed{O(1)}
$$

Union / Merge

直接把兩個 Root List 接起來：

$$
\boxed{O(1)}
$$

Find-Min

有 Min Pointer 的話：

$$
\boxed{O(1)}
$$

Extract-Min

刪除 Min 後，
才把相同 Degree 的 Trees 合併整理。

Amortized：

$$
\boxed{O(\log n)}
$$

Decrease-Key

如果降低 Key 後違反 Heap Property：

把 Node Cut 到 Root List
必要時做 Cascading Cut

Amortized：

$$
\boxed{O(1)}
$$

Delete X

通常做：

$$
DecreaseKey(X,-\infty)
$$

再：

$$
ExtractMin()
$$

所以：

$$
\boxed{O(\log n)}
$$

Fibonacci Heap、Binary Heap 時間複雜度

Operation	Binary Heap	Fibonacci Heap
Make-Heap	$O(1)$	$O(1)$
Insert	$O(\log n)$	$O(1)$ amortized
Minimum	$O(1)$	$O(1)$
Extract-Min	$O(\log n)$	$O(\log n)$ amortized
Union / Merge	$O(n)$	$O(1)$
Decrease-Key	$O(\log n)$	$O(1)$ amortized
Delete	$O(\log n)$	$O(\log n)$ amortized

Delete 高度相同不須合併
Extract min 高度相同合併

Double-Ended Priority Queue

min-Max Heap

insertion

delete

Deap(Double-ended Heap)

Insert x

Delete Min（特別注意）

SMMH(Symmetric Min-MAX Heap)

Insert X

Delete min

Extended Binary Tree

External node = Internal node + 1

Internal/External Path

E(L)=I(L) + 2n

WEPL：Weighted External Path Length

Huffman Algorithm

方法

應用

Huffman Coding

Prefix Code 是什麼？

兩個重要特性

特殊情況

Greedy

AVL Tree

1. 定義

$$ -1,\ 0,\ 1 $$

3. 四種失衡

4. 插入 AVL

5. AVL 高度與節點數

高度 $h$ 的最多節點

高度 $h$ 的最少節點

6. 必背

Array / Linked List / AVL Tree 比較

M-Way Search Tree

B-Tree of Order m（考）

1. 基本定義

2. Degree / Key 限制

Root

非 Root Node

特例

3. 高度 $h$ 的最大 / 最小數量

3.1 最大 Node 數

3.2 最大 Key 數

3.3 最小 Node 數

4. B-Tree Insert

Step 1：Search

Step 2：Insert

Step 3：檢查 Overflow

Step 4：Split

Insert 超短版

5. B-Tree Delete

5.1 如果 $X$ 在 Non-Leaf

5.2 Underflow

5.3 Rotation / Borrow

5.4 Merge / Combination

Delete 口訣

6. B+ Tree

6.1 核心觀念

Index Level

Leaf / Data Level

6.2 優點

B+ Tree Delete

7. B-Tree vs B+ Tree

8. 考前必背

Red-Black Tree

RB Tree 與 2-3-4 Tree 對應的 BST

轉換規則

1. 2-Node

2. 3-Node

3. 4-Node

反向轉換

核心觀念

Red-Black Tree 五個性質

Black Height

RB Tree Insert

基本流程

Insert Fix-Up 的角色

Case 1：Uncle 為 Red

Uncle 為 Black：需要 Rotation

Triangle

$$
-1,\ 0,\ 1
$$

$$
\boxed{O(\log n)}
$$
