快速導覽

讓程式覺得自己有很大的連續記憶體（Virtual Address Space），但實際上只把「目前真的會用到的那部分」放在 RAM。
不夠的時候再把頁面換進換出（paging in/out）。

Virtual Memory = 用「需求載入（demand paging）」+「頁面置換（page replacement）」來用小 RAM 撐起大程式。

  • 為什麼 VM 可行？

    • 因為程式有 locality of reference（只會密集使用一小段頁面）。

  • Demand Paging 是怎麼運作的？

    • page table 的 valid/invalid bit + page fault 例外處理流程。

  • Page fault 為什麼會讓效能炸掉？

    • 因為牽涉 disk I/O，所以 page fault rate 要非常非常小；會用 EAT（effective access time） 去算。

  • 沒有 free frame 時怎麼辦？

    • 用 page replacement，挑 victim page；dirty 的還要先寫回。

  • frames 要怎麼分配給 process？

    • 有 minimum frames（不然某些指令會永遠做不完），再來談 equal/proportional/priority、local/global replacement。

  • 什麼是 thrashing？怎麼救？

    • 一直在換頁，CPU 利用率反而下降。用 working-set model 或 page-fault frequency (PFF) 控制/暫停部分 process。

BackGround

The Problem - Wasteful Memory Usage

Why Use VM

傳統 : 整個程式載入Memory

  • 問題 : 很多當前沒用到的程式
    • Error Handling : 很少觸發，但碼量很大 → 佔 RAM
    • Infrequent Features : 基本用不到的功能 → 佔 RAM
    • Over-Allocated Structures : array/buffer 宣告最大值，但實際只用一小部分 → 佔 RAM

Key Insight：Locality of Reference

  • 程式在任何時間點，只會用到位址空間的一小部分
    • Temporal locality（時間區域性）：剛用過的，等一下還會用（例如 loop 變數、同一段 code 重複跑）
    • Spatial locality（空間區域性）：用到 A 之後，很可能用到 A 附近（例如陣列連續存取、順序指令）
  • 這少部分放在 working set 剩下可以放Disk

把 logical (virtual)address space 和 physical address space 分開。

  • 程式使用的是 virtual address（可以很大）
  • OS 只把 需要的那部分對應（map）到 RAM
  • 沒用到的那部分 留在 disk，等真的用到再載入

VM 解決 Memory 4 Problem

Problem VM解法
Unused code demand loading
Redundant Libraries sharing
Over-alloc 保留很大一段虛擬位址空間，真正碰到那段才給 physical page
Program > RAM partial execution (swap in/out)

Virtual Memory Benefits

後3個是附加

  1. 主要 : Programs 大小可以 > Physical Memory
  2. Higher Multiprogramming - RAM 可放更多 Process 的 Working Set → CPU/資源利用率更好
  3. Simplified Programming
  4. Faster Execution - Less I/O (一開始少I/O 可以更快執行)

Virtual Memory 缺點

  • PageFault 處理會影響效能，記憶體存取效能比實際記憶體差
  • 不容易製作，需要大量硬體
    • MMU
    • Hardware bits - valid-invalid bits 、 Modification bits 、 Reference bits 、 Protection Bits
    • Secondary Memory ， 保存不在記憶體中的Process Page

Implementation

  • Demand Paging（常見）：固定大小 pages，管理簡單（主流就是它）
  • Demand Segmentation（較少）：可變大小 segments，管理複雜

Demand Paging

基礎概念

Demand Paging =「用到才載入」

Benifits :

  1. Less I/O
  2. Less memory per process
  3. Large programs

運作 :

  • CPU 要存取某 page → 查 page table：
    • valid = 1：代表這個 page 在 RAM → 直接存取（hit）
    • valid = 0：代表「不在 RAM / 或不合法」
      • 若是 invalid reference（不合法位址） → OS 終止（abort）
      • 是 合法但尚未載入 → 觸發 page fault（OS 去把 page 載進來）

流程 :

  1. Step 1：初始化 process 控制結構

    • 建 PCB、設定 PC、初始化 registers

    • 建 page table：先把 entries 標成 invalid（表示目前沒載入）

  2. Step 2：只載入必要頁

    • 只載入「第一個 code page」（包含 entry point 的那頁）

  3. Step 3：開始執行

    • CPU 取指令（fetch at PC）

    • 如果要用到的 page 不在 RAM → page fault → OS 把缺的 page 載入

  4. Step 4：結束 : Free

Pure Demand Paging

一開始 0 個 pages 在 RAM

流程 :

  1. 放「不在 RAM 的 pages」的地方
  2. CPU 抓第一個instruction → page fault → Load code space
  3. Access Data → page fault → Load data page
  4. 用到哪載哪

Trade-off :

  • Pro（優點）：一開始佔用 RAM 最少
  • Con（缺點）：剛開始 page fault 率會很高

但靠 locality 快速 warm-up 穩定

PrePaging

猜測Process初期所需的Pages，並事先載入記憶體中

Pager v.s Swapper

Pager : 管理 「單一 page」 的載入/換出 （demand paging 用它）
Swapper :搬移 「整個 process」

Hardware requirements

  • Page table valid/invalid bit
    • 1：page 在 memory
    • 0：page 在 disk / 尚未載入

Swap space / backing store / Secondary Memory (HDD/NVM Devices)（後備儲存）: 放「不在 RAM 的 pages」的地方

Page Fault Handling

process 存取某 page 時，發現 valid bit = 0 → 硬體觸發 trap 進 OS

原本Vaild-invaild bit 用來判定Page存取是否合法，但在V.M中再多一個區分是否在Memory中

流程 :

trap→驗證→找 frame→從 disk 載→更新表→重啟指令

  1. Trap to OS

    • 保存狀態（PC、registers）

    • 呼叫 page fault handler

  2. Validate reference（判斷是不是合法位址）

    • 不合法 → ABORT（segmentation fault）

    • 合法但不在 memory → 繼續處理 (代表是Page Fault引起)

  3. Get free frame

    • 從 free-frame list 拿

    • 若沒有 → 之後會用 page replacement

  4. Load page from disk : 去 swap space 找到 page，讀進 RAM

  5. Update page table : 寫入 frame number，並把 valid 設成 1

  6. Restart instruction

Free Frame List (沒什麼考)

  • 大部分OS會維護一條 Free-Frame-List , a pool of Free Frame來滿足
  • 通常用 zero-fill-on-demand，在配置New Frame時，將內容清除乾淨

Page Replacement

page fault 發生時，如果 沒有 free frames，就必須先「趕走一個 page」

流程 :

  1. 選 victim page（用 replacement algorithm：FIFO/LRU/Clock…）

  2. 如果 victim 是 dirty → 先寫回 disk

    dirty : RAM 內容 ≠ backing store（disk/swap）上的內容

  3. 把新 page 從 disk 載入剛空出來的 frame

  4. 更新 page tables

    • victim：valid = 0

    • new page：valid = 1

  5. restart instruction

Cost :

  • Clean victim：1 次 disk read（只要把新 page 讀進來）
  • Dirty victim：1 write + 1 read（先寫回再讀新頁）

Demand Paging Performance

EAT 公式 :
$$
EAT = (1-p) * ma + p * pft
$$

p = page fault rate , ma = memory access time , pft = page fault time

Why Demand Paging Works

Locality again（空間 + 時間都 「靠近」）

  • Spatial：存取 X → 很快會用到附近位址（陣列 traversal）
  • Temporal：存取 X → 很快又會用到 X（迴圈變數）

Locality 怎麼降低 page faults ?

  • 一次 page fault 載入的是 「整個 page」

page fault 為什麼這麼慢？

Page fault time ，主要分四段

  1. Service interrupt：~10µs（0.1%）

  2. Find frame & locate page：~100µs（1.2%）

  3. Disk I/O：~7.9ms（98.5%）← 超大瓶頸

    • seek + rotation + transfer

  4. Restart process：~10µs（0.1%）

1,2,4 可壓到幾百條指令 , Disk I/O 最難縮

Process Creation

機制 核心想法（一句話） 觸發時機（什麼時候才真的做事） 主要優點 主要代價 / 注意點
Demand Paging for Process Creation（建立行程也按需載入） 建立 process 時不把整個程式載入 RAM，只先載「會馬上用到」的 page CPU 執行到尚未載入的 page → page fault → OS 把該 page 從磁碟載入 啟動更快、RAM 壓力更小、可同時容納更多 process（提高 multiprogramming） 會有較多 page fault（尤其剛開始/工作集變動時）；page fault 很貴（牽涉 I/O）
Copy-on-Write（COW） fork() 時先共享 parent 的 pages，有人要寫才複製 fork() 後 第一次寫入某個共享 page → protection fault（常見：write fault）→ OS 複製該 page 給寫入者 fork() 便宜很多；如果 child 很快 exec()，幾乎不用真的複製（超省） 第一次寫入會有額外成本；需要頁面保護/引用計數等機制；寫很多時最後仍可能接近「全拷貝」成本
Memory-Mapped Files（MMF / mmap） 把檔案內容映射成一段 virtual memory，像存取陣列一樣讀寫檔案 第一次碰到某段檔案對應的 page → page fault → OS 把檔案那段讀進 page cache / 記憶體；寫入通常也會變成「Dirty」之後再回寫 少很多 read()/write() 系統呼叫；OS 可用 page cache 做快取；支援 shared mapping（多 process 共享同一份檔案資料） 需要處理一致性/同步；SIGBUS/檔案截斷等邊界情況；不小心會變成隱性大量 page fault

COW 簡單說就是 只複製有改動的地方 ， 令 Page A,B,C ，Process 改 Page C ，那就複製一個出來給他 ，其他共用。

Page Replacement

觸發情境：page fault + 沒有 free frames

Two solution :

  • Option 1：Swap out entire process（把整個行程換出去）
    • 做法：挑一個 victim process，把它所有 frames 都釋放
    • 缺點：一次釋放很多 frame 沒錯，但你把一個 process 直接踢走 → multiprogramming degree 下降
  • Option 2：Page replacement
    • 做法：只踢掉 一個 page（或少量 pages）來空出 frame
    • 優點：仍然維持多行程程度（multiprogramming level）

    這裡提到 dirty bit：想省成本就「偏好換掉 clean page」，因為 dirty page 換出前要先寫回 disk（多一次 I/O），沒被修改過的Page就不用SWAP-OUT
    Note : 此Bits是由 MMU:set 0->1;OS:reference(read)及Reset(1->0)

  • Frame allocation algorithm：每個 process 分到幾個 frames？
    • 少 → page fault rate 高 → thrashing
    • 太多 → 記憶體浪費、同時能放的 process 變少（multiprogramming 降）

page fault 流程 = 找 disk 位置 → 找 frame（沒就 replacement：選victim/dirty寫回/改PTE invalid）→ 讀入 → 更新 page+frame table → 重啟指令。

Page Replacement Algorithms

Goal：最小化 page fault rate → 減少 disk I/O → 整體效能更好

Time-based Algorithm

  • FIFO：最早進來的先出去（oldest page）
  • Optimal (OPT/MIN)：換掉「未來最久才會再被用到」的 page
    • 又叫做 Belady’s algorithm
  • LRU：換掉「最久沒被用到」的 page

Frequency-based

  • LFU：換掉「被存取次數最少」的 page
  • MFU：換掉「被存取次數最多」的 page

FIFO

換掉最早被載入記憶體的 page（oldest）

怎麼做 :

  • 用一個 queue 記錄「進來順序」
  • page fault 且要換頁：
    • 踢掉 queue front（最老）
    • 新 page 放 queue rear（最新）

FIFO 的 Belady’s Anomaly

直覺 vs 現實

  • 直覺：frames 更多 → page faults 應該更少 ✅
  • FIFO 現實：frames 更多 → page faults 反而更多 ❌
    這個反直覺現象叫 Belady’s anomaly。

為什麼會發生？

  • 因為 FIFO 不保證「frames 變多時，記憶體裡的 pages 集合是包含關係」。
    多一個 frame 會改變「老舊順序」，可能害你把之後需要的頁踢掉。

OPT / MIN Algorithm

換掉 「未來最久才會再被用到」 的那個 page
需要「知道未來」→ 現實做不到

LRU（Least Recently Used）

OPT 看未來（forward）不可能

LRU 改成看過去（backward）：換掉最久沒被用的 page

LRU 怎麼實作 :

  • 方法1：Counter / Timestamp
    • 每次 access：更新該 page 的 timestamp
    • 要換頁：找 timestamp 最小的（最久以前）
    • 成本：更新 O(1)，但找最小值要 O(n) → 太慢
  • 方法2：Stack（雙向鏈結串列）
    • 每次 access：把該 page 移到串列最上面（MRU）
    • 換頁：直接拿最下面（LRU）
    • 若有 hash table 做 page→node 查找：
      • 更新可接近 O(1)，換頁 O(1)
    • 但問題是：每次 memory access 都要動資料結構 → overhead 太大

Stack Algorithms

n frames 時在 memory 的 pages 集合，一定是 (n+1 frames) 的子集合
也就是：Pages(n) ⊆ Pages(n+1)

Stack algorithms 不會有 Belady’s anomaly
OPT 和 LRU 都是 stack algorithm
FIFO 不是，所以會 anomaly。

LRU Approximation：Reference Bit

True LRU 要「每次存取都更新資料結構」→ 太貴

解法：用硬體的 Reference bit（R-bit）

  • 每個 page 有 R bit

  • 初始 R=0

  • page 被存取時：硬體自動設 R=1

  • OS 週期性把 R 清回 0

    • R=1 表示「最近被用過」
    • R=0 表示「最近沒用」

LRU Approximation 的三個演算法

Additional-Reference-Bits

  • 用「多個 bit」記錄一段時間的 history（像移位暫存器）
  • bits 越多越像 LRU，但成本也更高（需要更多記憶體/維護）

Second-Chance / Clock algorithhm

  • 用單一 R bit
  • 概念：FIFO + second chance
    • 看到某 page 若 R=1：給它一次機會 → 把 R 清成 0、指標往下
    • 若 R=0：就換掉它
  • 最常見、CP值最好

Enhanced Second-Chance

  • 用 (R bit + dirty bit)
  • 優先換掉「(R=0, dirty=0)」這種：最近沒用且乾淨（不用寫回）
  • I/O 效能更好

Frequency-Based (不常用)

用 **「頻率」**不是「最近性」

LFU：換掉 count 最小（最少用）

MFU：換掉 count 最大（最常用）

Page-Buffering Algorithms

選出Victim Page且Modification bit = 1時

  1. 先將victim Page Swap out to Disk
  2. Load Desired page
  • 這會導致Restart 拖得很長

方法一 : OS keeps a free frame pool

  • 當P.F. 且 選出victim Frame 後，OS 先選一 Free Frame Pool，先讓Desired Page載入
  • 可以立即執行，之後再把victim 寫回Disk，寫回後victime Frame -> Free Frame Pool

方法二 : keep a list of modified pages

  • 維護一條modified pages 的串列，一旦paging device is idle，OS 就挑出一些寫回DISK

方法三 : OS keeps a free frame pool ， 還有記錄這些Free Frame內置放的是哪些Pages，

  • free 代表「OS 已經不把這個 frame 分配給任何 process 使用」；不代表裡面的 bit 會立刻被清成 0。
  • 所以放的一定是最新的
  • P.F. OS 先去Free Frame Pool中檢查是否能找的到the Desired Page，如果有找到就直接取用此Frame，無須任何I/O
  • 如果沒有就做前面的作法即可

Global / Local Replacement

Global

可以從其他Processes選擇Frame

  • 優點 : memory utilization 較佳，thoughtput 較佳
  • 缺點 : 會受到其他Processes 影響

Local

OS限定只能從Page Fault Process 的 Frame 選擇犧牲的Frame

總結表格

演算法 替換規則（踢誰） 需要硬體/資料結構 優點 缺點/考點 是否可能 Belady anomaly 投影片例子 faults
FIFO 踢最老（最早進來） Queue 超簡單 不看 locality，可能踢掉常用頁 會 3 frames → 9；4 frames → 10
OPT / MIN 踢「未來最久才用」 需要未來資訊（不可實作） 理論最佳（下界） 實務做不到，只能比較 不會（stack) 4 frames → 6
LRU 踢「最久沒用」 追蹤 recency（昂貴） locality 很合理，常近似 OPT True LRU 成本高 → 需近似 不會（stack) 4 frames → 8
Clock / Second chance FIFO + R bit：R=1 給一次機會，R=0 才踢 1-bit R + circular pointer CP值最高，常用 只是近似 LRU 通常不會像 FIFO 那麼糟（課本常視為 stack 近似） （投影片未給數）
Enhanced Clock 按 (R,dirty) 類別優先踢 (0,0) R bit + dirty bit 少寫回，I/O 更好 複雜一點 同上 —
LFU 踢 count 最小 counter 直覺：常用留著 phase change 容易失準；需 aging 不一定 —
MFU 踢 count 最大 counter 另一種假設（最小可能剛進來） 多數情況不穩、少用 不一定 —

LRU 實作方法比較

方法 怎麼做 Access 成本 換頁時找 victim 成本 問題
Timestamp / Counter 每次存取更新 timestamp；換頁找最小 timestamp O(1) O(n) 換頁要線性掃描，太慢
Stack（雙向鏈結串列）+ Hash 存取就把頁移到最上（MRU）；換頁拿最下（LRU） O(1)* O(1) 每次存取都要維護資料結構，overhead 大

Stack algorithm 性質

名詞 定義/性質 重要結論 例子
Stack algorithm Pages(n) ⊆ Pages(n+1)（n frames 的集合是 n+1 的子集合） 不會有 Belady anomaly OPT、LRU

LRU Approximation

方法 用哪些 bits 核心概念 優點 缺點
Reference bit 機制 R 硬體存取自動設 R=1；OS 定期清 0 幾乎無 per-access 軟體成本 只有「最近/不最近」粗資訊
Additional-reference-bits 多個 R（history） 用多bit記錄一段時間存取歷史 更像 LRU bits越多成本越高
Second-chance / Clock R FIFO + second chance（R=1 先放過一次） 最常見、平衡好 近似，不是精準 LRU
Enhanced Clock R + dirty 先踢 (R=0,dirty=0) 少寫回、I/O佳 複雜些

Allocation of Frames

OS 在做 frame allocation（分配實體記憶體 frames）時要決定： 每個 process 應該拿到多少 frames？

重要限制：每個 process 都 「至少」需要一個最小 frames 數

如果 frames 太少會怎樣？

  • 可能 Page A , Page B 互相把對方推擠掉
  • 同一條指令執行過程就無限 fault

解法 :

  • **分配「足夠 frames」**給每個 process。

Frame Allocation Strategies

把有限的 frames 分配到各 processes

方法 :

  1. Fixed allocation schemes（固定分配）
    • Equal allocation（平均分）
    • Proportional allocation（按大小比例分）
  2. Priority allocation（按優先權分）
    • 不看大小，改看 priority（重要的 process 給更多）
      • Priority-based proportional allocation：分配時就把 priority 納入比例
      • Priority-based replacement：高 priority process page fault 時，允許它 「從低 priority process 那裡拿 frame」

可以怎麼選 ? Local vs Global Replacement

Local replacement（只從自己 frames 挑）

  • victim 只能是 **「這個 process 已分到的 frames」**之一

  • 可以** ** 現象在自己的Process

  • 優點： 可預測、隔離（別人不會搶你的 frame）

  • 缺點： 不靈活、可能效率差（有的 process 明明很需要，但不能借別人的）

Global replacement（可以從全系統 frames 挑）(常用)

  • victim 可以從 **「任何 process 的 frames」**挑
  • 優點： 效率好、彈性高、吞吐量高
  • 缺點：
    • 不可預測：你可能突然被別人搶 frame
    • thrashing 可能擴散：某個 process 狂 fault，可能把別人也搞到 fault 增加

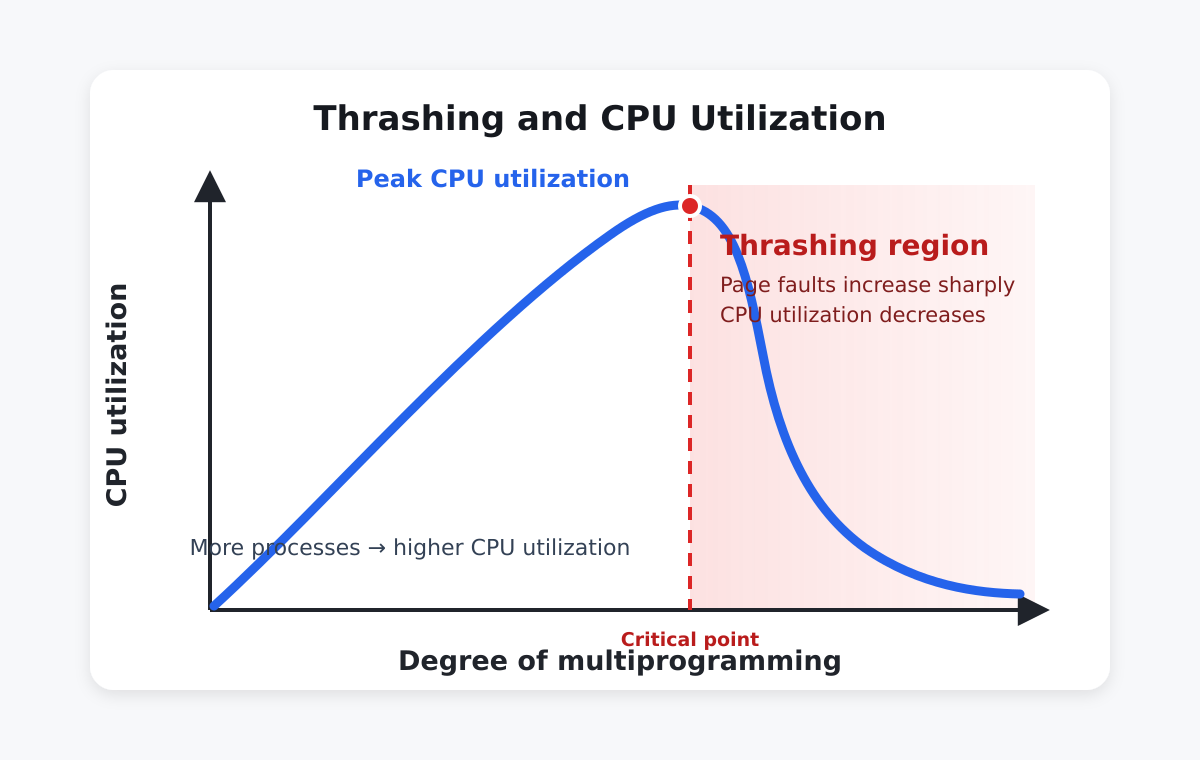

Thrashing

Thrashing = 花的時間在Paging比執行時間多

可能導致原因 :

  • Process frames 不夠 → 無法同時把「正在用的那群 pages」留在 RAM。
  • 也就是 無法容納 working set → 造成幾乎每次存取都 page fault。

Characteristics :

  • Excessive paging activity：換頁爆量
  • Performance collapse：效能崩壞

Thrashing = 換頁比做事還多；根因是 frames 不足以裝下 working set，會造成效能崩盤。

Thrashing: The Performance Collapse Cycle

特別容易出現在 Global page replacement policy（全域替換）下

Progression to Thrashing :

  1. frames 足夠 → 正常執行
  2. frames 減少 → page faults 增加
  3. 低於門檻 → 幾乎每次存取都 fault
  4. thrashing → process 幾乎沒進度（no forward progress）

System-wide Impact（會「傳染」）:

  • 一個 thrashing process 可能引發全系統 thrashing：
    • 大家都在等 I/O → CPU usage 看起來很低
    • OS 可能誤判「CPU 很閒」→ admit 更多 processes
    • processes 更多 → frames 更少 → faults 更高 → cascade effect

alt text

Thrashing Spiral（惡性循環 8 步）

  1. Process 開始 page fault
  2. I/O queue 增長（等待換頁）
  3. CPU utilization 下降（process blocked on I/O）
  4. OS 誤判：CPU 低 → 需要更多 process
  5. Admit 更多 process（multiprogramming degree ↑）
  6. frames 競爭加劇（新 process 搶 frames）
  7. faults 連鎖上升（大家 fault 更頻繁）
  8. 系統崩潰：CPU utilization → 接近 0

Thrashing 解決方法

Decrease Multiprogramming degree

降低Multiprogramming degree

Prevention Strategies

  • 必須讓每個 process 有足夠 frames：
    • Working-Set Model
    • Page-Fault Frequency (PFF)

Working-Set Model

Working set 用來近似真正 locality

Locality of Reference（區域性）:

  • 程式會以「階段（phases）」方式使用少量 pages：
    • function 呼叫 → code locality 改變
    • data iteration → data locality 改變
  • Locality model 定義 : 具有某種局部集中存取的特性
    • Temporal locality model : 目前所存取的記憶體區域，過不久又要存取 (for、while)
    • Spatial locality model : 目前所存取的記憶體區域，其鄰近的區域也可能被立即存取 (array)

if Program 中之指令Data Structure Algo等符合"Locality Model"有助於降低PFR，反之則為"BAD"
BAD例子，link-list、Hashing、goto jump、Binary Search、Indirect Addressing Mode

Model Components（定義）:

  • Δ（Delta）：視窗大小（時間或 references 數量）

  • WS(t, Δ)：在視窗區間 [t − Δ, t] 內被參考過的 pages 集合

  • |WS|：working set size（集合大小）≈ process 需要的 frames 數

  • Δ 的選擇很關鍵：

    • Δ 太小 → 低估需求
    • Δ 太大 → 高估需求（把過去用過但已不需要的也算進來）

運作 :

  • Ex1 : 2 6 1 5 7 7 7 7 5 1
    • WS(t1) = {1,2,5,6,7}
  • Ex2 : 3 4 4 3 4 3 4 4 4 4
    • WS(t2) = {3,4}

程式不同時間進入不同 phase → 使用的 pages 群組會改變（locality shift）。

Working-Set Model for Thrashing Prevention :

Core Strategy（核心量）:

  • WSSᵢ：process i 的 working set size（需要 frames）
  • D = Σ WSSᵢ：全系統總 frames 需求（total demand）
  • m：可用實體 frames 總量

Decision Framework（決策）

  • D > m：需求 > 供給 → 系統會 thrash
    → 必須 suspend / swap out 一些 process（降低 multiprogramming degree）
  • D ≈ m：接近最佳狀態（高利用、低 thrash）
  • D << m：記憶體閒置 → 可 admit 新 process 或喚回 suspended process

OS Implementation

  • 持續追蹤每個 process 的 WSS
  • 分配 frames 保證 WSS
  • 透過 suspend / admit 調整多工度

Working-Set Model：優缺點

Advantages（優點）:

  1. 避免 thrashing（確保足夠 frames）
  2. 最大化 multiprogramming（不 thrash 前提下跑最多）
  3. 最佳化 CPU utilization（平衡記憶體壓力與吞吐）
  4. 自適應（working set 改變可調整）

Disadvantages（缺點）:

  1. 高 overhead：追蹤 page references 很貴
  2. 實作複雜：每個 process 維護滑動視窗
  3. Δ 不好決定（估計誤差風險）
  4. 需維護 reference history（儲存成本）

Practical Approximations（實務近似）

  • 參考位元（reference bits）+ 週期掃描
  • 用 page fault frequency 估 WSS
  • 抽樣（sampling）取代全面監控

Page-Fault Frequency (PFF) Scheme（直接盯 fault rate）

核心概念 :

  • 直接監控每個 process 的 page-fault rate，
  • 透過動態調整 frames 來避免 thrashing。

Control Parameters（門檻）

  • PFFmax：最大可接受 fault rate（太高代表快 thrash）
  • PFFmin：太低代表 frames 過多（可回收）
  • 目標區間：PFFmin ≤ fault rate ≤ PFFmax

Control Algorithm（控制規則）

  • 若 PFF > PFFmax：
    • process 需要更多 frames → allocate frames
    • 若沒有 free frames → suspend process
  • 若 PFF < PFFmin：
    • process frames 過多 → reclaim frames 加回 free pool
  • 若在區間內：
    • no action

PFF 圖（fault rate vs number of frames）

直覺 :

  • frames ↑ → fault rate ↓（通常是下降曲線）
  • 高於 upper bound（PFFmax）→ 增加 frames
  • 低於 lower bound（PFFmin）→ 減少 frames

Working Sets & Page Fault Rates: Dynamic Relationship（WS 與 fault rate 的動態關係）

Memory locality 的時間變化 :

  • Stable working set → fault rate 低且穩定
  • Locality shift begins（進入新 phase）→ 需要載入新 pages → fault rate 上升
  • Fault rate spikes → 逐步建立新的 working set
  • Peak fault rate（最大 churn）
  • New WS established → fault rate 下降並穩定在新的 baseline

甚麼能改善 Thrashing

# 方法 判斷 原因
1 Decreasing the multiprogramming degree ✅ Will Process 變少，每個 Process 可分到更多 Frames
2 Increase the multiprogramming degree ❌ Not Process 變多，每個 Process 可用 Frames 更少，Thrashing 更嚴重
3 Install more main memory ✅ Will RAM 增加 → Frames 增加 → Working Set 更容易放得下
4 Install faster CPU ❌ Not Thrashing 的瓶頸是 Page Fault / Paging I/O，不是 CPU
5 Install faster paging I/O disk 🟡 Probably Page Fault 處理更快，但 Page Fault 數量未必減少
6 Install bigger paging disk ❌ Not Swap 空間變大，但 Physical Memory Frames 沒增加
7 Reduce the page size ❌ Not Page 變小後，同樣資料會被切成更多 Pages，可能增加 Page Fault
8 Increase the page size ✅ Will 一次載入更多相鄰資料，可利用 Spatial Locality
9 Reduce the main memory size ❌ Not RAM 變少 → Frames 變少 → 更容易 Thrashing
10 Using the local replacement policy 🟡 Probably Thrashing Process 只能換自己的 Page，不容易影響其他 Process
11 Using the global replacement policy ❌ Not Thrashing Process 可能搶其他 Process 的 Frames，造成連鎖 Thrashing
12 Using the prepaging technique 🟡 Probably 如果預測準，可以先載入之後會用到的 Page，降低 Page Fault

Virtual Memory 補充議題

Copy-on-Write（COW）

傳統 fork() without Copy-on-Write

  • Child Process 建立時，Kernel 會：
    1. 配置一份新的 Memory Space 給 Child
    2. 將 Parent 的內容全部複製給 Child
  • 缺點：
    • Memory 需求大
    • Child 建立速度較慢
    • 如果 Child 馬上執行 exec()，前面的複製幾乎都浪費掉

fork() with Copy-on-Write

  • Child 建立時，先與 Parent 共用相同的 Pages
  • 這些 Pages 會被標記為不可直接修改
  • 當 Parent 或 Child 要修改某個 Page 時：
    1. 發生 Write
    2. OS 複製該 Page 到新的 Frame
    3. 修改者使用新的 Page
    4. 另一方繼續使用原本的 Page

流程：

Parent／Child 共用 Page → 有人 Write → Copy Page → 各自擁有 Page

優點

  • 減少不必要的 Memory Copy
  • 節省 Memory
  • 加快 fork() 速度

Allocating Kernel Memory

Kernel Memory 的配置方式與一般 User Process 不太一樣。

Kernel Memory 特性

  • Kernel Data Structure 大小不一定
  • 所需 Memory 大小會變動
  • 某些 Hardware Device 需要 Physically Contiguous Memory(因為有一些大小遠小於一個Page)
  • 因此 Kernel Memory 需要特殊的配置方法

兩種方法

  1. Buddy System
  2. Slab Allocation

Buddy System

Buddy System 基本概念

Buddy System 以 $2^k$ 大小的區塊配置 Memory。

假設：

  • Available Memory = 256 KB
  • Request = 21 KB

因為：

  • 21 KB > 16 KB
  • 21 KB ≤ 32 KB

所以必須配置 32 KB。

切割過程

256 KB
→ 128 KB + 128 KB
→ 64 KB + 64 KB
→ 32 KB + 32 KB
→ 取其中一個 32 KB 給 Request

因此會浪費：

$$
32-21=11\text{ KB}
$$

這 11 KB 屬於 Internal Fragmentation。

4. Buddy 合併條件

Memory 被釋放時，不是只要兩塊一樣大就能合併，必須同時符合：

  1. 大小相同
  2. 兩塊互為 Buddy
  3. 兩塊都是 Free

Buddy 判斷

若兩個區塊的起始位址為 $X$、$Y$，大小皆為 $2^k$，則：

$$
X\oplus 2^k=Y
$$

或：

$$
Y\oplus 2^k=X
$$

表示兩者互為 Buddy。

例子

兩個大小皆為 4 的區塊，起始位址分別是 0 和 4：

$$
0\oplus4=4
$$

所以兩者互為 Buddy。

Buddy System 優缺點

優點

  • 分配速度快
  • 回收速度快
  • Buddy 為 Free 時，可以快速合併成較大的 Chunk

缺點

  • 會產生 Internal Fragmentation
  • 原因是只能配置 $2^k$ 大小的區塊

例如 Request 21 KB，實際必須配置 32 KB。

Slab Allocation

Slab Allocation 基本概念

Slab Allocation 主要用來配置 Kernel Objects，例如：

  • Process Descriptor
  • Semaphore
  • File Object
  • Kernel Data Structure

基本結構

Cache → Slab → Objects

Slab

一個 Slab 由>=1個 Physically Contiguous Pages／Frames 組成。

Cache

一個 Cache >= 1個 Slabs。

Object

每一種 Kernel Data Structure 都有自己對應的 Cache。

例如：

Process Descriptor
→ Process Descriptor Cache
→ Slab
→ Process Descriptor Objects

另一種：

Semaphore
→ Semaphore Cache
→ Slab
→ Semaphore Objects

Slab Allocation 運作方式

Cache 建立時，會先建立一批 Objects。

  • 一開始：Object = Free
  • Kernel 需要 Object：Free Object → Used Object
  • 使用完畢：Used Object → Free Object

Object 不會立刻被刪除，而是留在 Cache 中，等待下一次使用。

Slab Example

假設：

  • Slab Size = 12 KB
  • Page Size = 4 KB
  • Object Size = 2 KB

則：

$$
1\text{ Slab}=\frac{12}{4}=3\text{ Pages}
$$

而且：

$$
\frac{12}{2}=6
$$

所以一個 Slab 可以存放 6 個 Objects。

Slab Allocation 優點

① 減少 Fragmentation (沒有內部碎裂也沒有外部碎裂)

  • 每種 Kernel Object 都有專屬的 Cache
  • 每個 Cache 對應固定大小的 Kernel Object
  • Allocator 可以提供適合該 Object 大小的 Memory

② 配置速度快

  • Objects 已經事先建立
  • Kernel 需要時，直接取得 Free Object
  • 使用完只要將狀態改回 Free

Free → Used → Free

使用 Slab Allocation 的 OS

  • Solaris
  • Linux

Page Size

Page Size 對系統的影響

Page Size 小的缺點

① Page Fault 可能增加

同一個程式會被切成更多 Pages，因此執行時可能需要載入更多不同的 Pages。

② Page Table 變大

Page Size ↓
→ Page 數量 ↑
→ Page Table Entry 數量 ↑
→ Page Table Size ↑

③ I/O 次數增加

Page 越小，一樣大小的資料需要分成更多 Pages 傳輸，因此可能需要更多次 Page I/O。

Page Size 小的優點

① Internal Fragmentation 減少

Page Size ↓ → 最後一個 Page 未使用的空間通常 ↓

② 單次 I/O Latency 可能降低

一次傳輸的資料較少，因此單次 I/O Transfer Time 較短。

③ Locality 更精準

只載入真正需要的附近資料，較不容易載入大量沒有用到的內容。

Page Size Trade-off

Page Size 小 Page Size 大
Page Table 大 Page Table 小
Page Fault 可能較多 Page Fault 可能較少
I/O 次數較多 I/O 次數較少
Internal Fragmentation 小 Internal Fragmentation 大
單次 I/O Transfer Time 較短 單次 I/O Transfer Time 較長
Locality 較精準 可能載入更多不需要的資料

因此 Page Size 是各種因素之間的 Trade-off。

TLB Reach

TLB Reach 定義

TLB Reach 是：

經由 TLB 所能直接涵蓋的記憶體範圍。

公式：

$$
\boxed{\text{TLB Reach}=\text{TLB Entries}\times\text{Page Size}}
$$

Example

假設：

  • TLB Entries = 64
  • Page Size = 4 KB

則：

$$
64\times4\text{ KB}=256\text{ KB}
$$

所以 TLB Reach = 256 KB。

如何增加 TLB Reach

方法 1：增加 TLB Entries

TLB Entries ↑ → TLB Reach ↑

缺點：Hardware Cost 較高。

方法 2：增加 Page Size

Page Size ↑ → TLB Reach ↑

缺點：Internal Fragmentation 增加。

方法 3：Multiple Page Sizes

系統同時支援：

  • Small Pages
  • Large Pages

讓需要涵蓋較大 Memory Range 的程式使用 Large Pages。

優點：

  • 增加 TLB Reach
  • 不必讓所有 Pages 都變大

Program Structure

Program Structure 對 Page Fault 的影響

程式的下列設計都可能影響 Page Fault：

  • 指令敘述
  • Data Structure
  • Algorithm
  • Memory Access Pattern

如果符合 Locality Model：

Page Fault Ratio ↓
→ Virtual Memory Performance ↑ : GOOD，反之則為 BAD

Array Page Fault Example

Row-Major

假設有：int data[128][128];

而且 Array 使用 Row-Major 儲存，Memory 中的順序為：

data[0][0] → data[0][1] → … → data[0][127]
→ data[1][0] → data[1][1] → …

也就是：Row 0 → Row 1 → Row 2 → …

好的 Access Order

迴圈順序：

  • 外層：i = 0 到 127
  • 內層：j = 0 到 127
  • 每次執行：data[i][j] = 0

存取順序：

data[0][0] → data[0][1] → … → data[0][127]
→ data[1][0] → data[1][1] → …

這與 Row-Major 的 Memory Layout 相同，因此具有良好的 Spatial Locality，Page Fault 較少。

不好的 Access Order

迴圈順序：

  • 外層：j = 0 到 127
  • 內層：i = 0 到 127
  • 每次執行：data[i][j] = 0

存取順序：

data[0][0] → data[1][0] → data[2][0] → …
→ data[0][1] → data[1][1] → …

每次都會跨到下一個 Row。如果不同 Row 分散在不同 Page，就容易產生大量 Page Fault。

I/O Interlock

I/O Interlock 定義

某些 Pages 正在進行 I/O 時，必須被 Locked／Pinned in Memory，不能被 Swap Out，直到 I/O 完成後才能 Unlock。

為什麼需要 Lock？

假設 Device 正在將資料寫入 Page A：

  1. I/O 尚未完成
  2. OS 將 Page A Swap Out
  3. Page A 原本使用的 Physical Frame 被分配給其他 Page
  4. Device 繼續向原本的 Frame 寫入資料
  5. 資料可能被寫入錯誤的位置

因此正確流程為：

I/O Start → Lock Page → Perform I/O → I/O Complete → Unlock Page

核心

正在進行 I/O 的 Page 不能被 Page Replacement Algorithm 換出去。

總結 Bits 分別

Bit 0 代表 1 代表 主要用途
Mode bit Kernel Mode User Mode 判斷 CPU 現在執行 OS 還是使用者程式
Valid / Invalid bit Page 不在 RAM，或位址非法 Page 在 RAM，可正常存取 判斷是否可能發生 Page Fault
Dirty / Modification bit Clean，Page 沒被修改 Dirty，Page 被修改過 換頁時判斷是否要寫回 Disk
Reference bit 最近沒被存取 最近有被存取 Clock / Second-Chance、近似 LRU
Protection bit 無固定統一意義 無固定統一意義 控制 Read / Write / Execute 權限，實際 0/1 定義依硬體設計

只能說現在 1:40 作者我要陣亡了
