Deadlock基本概念

1. Deadlock 是什麼？

Deadlock 指的是：

一組 processes 彼此等待對方所持有的資源，導致所有 process 都無法繼續執行。

Deadlock 的特徵

  • 每個 process：
    • 已持有至少一個資源
    • 同時等待另一個 process 持有的資源
  • 結果：大家互等，系統停住

2. Deadlock 範例

Example 1：兩個 processes、兩個資源

  • P1 持有 R1，等待 R2
  • P2 持有 R2，等待 R1
    → 互相等待，發生 deadlock

Example 2：Semaphore A 與 B

1
2
P1: wait(A); wait(B); ...; signal(B); signal(A);
P2: wait(B); wait(A); ...; signal(A); signal(B);
  • 若 P1 先拿到 A、P2 先拿到 B
  • 下一步彼此都在等對方 → deadlock

Deadlock 的四個必要條件

Deadlock 當且僅當下列四個條件同時成立：

  1. Mutual Exclusion（互斥）
  2. Hold and Wait（占有且等待）
  3. No Preemption（不可搶占）
  4. Circular Wait（循環等待）

📌 破壞其中一個條件即可避免 deadlock。

System Model（系統資源模型）

Resource Types 與 Instances

  • 資源種類：R1, R2, …
  • 每種資源有多個 instances（例：2 CPUs）

Resource Usage Pattern

  1. Request
  2. Use
  3. Release

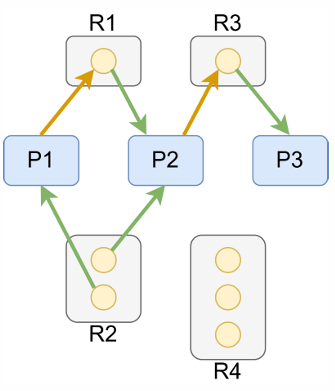

Resource-Allocation Graph（RAG）

圖的元素

  • Process：圓形
  • Resource Type：矩形
  • Instance：矩形內的點

邊的種類

  • Request edge：P → R
  • Assignment edge：R → P

alt text

Cycle 與 Deadlock 關係

  • 單一 instance：Cycle ⇒ Deadlock
  • 多 instances：Cycle 為必要但非充分

Deadlock Detection

  • 無 cycle：無 deadlock
  • 有 cycle：
    • 單一 instance ⇒ deadlock
    • 多 instances ⇒ 需進一步分析

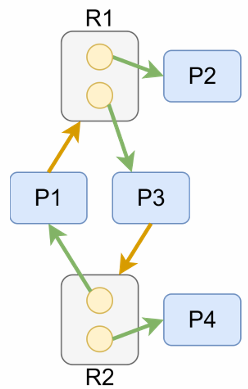

  • P2、P4不在Cycle，不會DeadLock

alt text

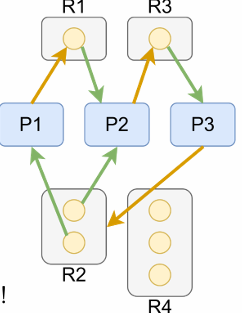

  • 會DeadLock

alt text

Deadlock 處理策略

  1. Prevention / Avoidance
  2. Detection & Recovery
  3. Ignore（Ostrich Algorithm） (通常用這個因為前面成本太高，而且DeadLock頻率不高)

Deadlock Prevention

Deadlock Prevention 的核心概念是：
👉 確保四個必要條件中，至少有一個「不成立」，使 deadlock 不可能發生。

1. Preventing Mutual Exclusion（破壞互斥）(做不到)

方法

  • 允許資源共享（只要可行）
  • 對「可共享資源」不強制 mutual exclusion

範例

  • Read-only files 可被多個 processes 同時存取

限制

  • 許多資源本質上不可共享：
    • Printers
    • Tape drives
    • File write access

結論

  • 適用範圍有限
  • 不是通用解法

2. Preventing Hold and Wait（破壞占有且等待）(有效率但沒效能)

核心想法

  • 不允許 process 在「持有資源」時再等待其他資源

Protocol 1：Request all at once (全拿or全不拿)

  • Process 必須在開始前一次請求所有所需資源
  • 未取得全部資源前，不得持有任何資源

Protocol 2：Release before request (用前先Release)

允許持有部分資源

  • Process 只有在「未持有任何資源」時才能請求新資源
  • 若需新資源，必須先釋放目前全部資源

優點

  • 能有效防止 deadlock

缺點

  • 低資源使用率
  • 可能產生 starvation (要很多Process 要 等待所有的Process)
  • 程式不一定事先知道所需資源

3. Preventing No Preemption（破壞不可搶占）(可以使用,實作有限,效能損失)

核心想法

  • 允許系統強制回收（preempt）資源

Protocol 1：Preempt waiting process

  • 若 process 持有資源且請求新資源失敗：
    • 回收該 process 所有資源
    • 該 process 重新等待舊資源與新資源
  • 你既然要等，那你先把你手上的資源通通吐出來

Protocol 2：Preempt holder of requested resource

  • 若 P1 請求的資源 R 被 P2 持有：
    • 若 P2 正在等待其他資源 → preempt R
      • 表示 P2 自己也卡住了 → 可以把 R 從 P2 手上搶走給 P1
    • 否則 P1 等待
      • 表示 P2 很可能快做完、快釋放 ， 讓 P1 等，不要搶

適用資源

  • whose state can be easily saved and restored
    ✅ CPU registers
    ✅ Memory（swap）
    ✅ Database locks（rollback）

  • whose state cannot be easily saved and restored
    ❌ Printers (cannot undo)
    ❌ Tape drives
    ❌ CD/DVD burners

4. Preventing Circular Wait（破壞循環等待）

方法：資源排序（Total Ordering）

  • 為每種資源指定唯一編號 F(Ri)
  • Process 必須依照編號遞增順序請求資源

Resource Request Rule

  • 若 process 已持有 Ri
  • 只能請求滿足 F(Rj) > F(Ri) 的資源
  • 要 2,4 ，需要先拿2再拿4

Alternative Protocol

  • 請求 Rk 前，先釋放所有 F(Ri) ≥ F(Rk) 的資源

F(R0) 不可能 < F(R0)

優點

  • 有效防止 circular wait
  • Runtime overhead 低

缺點

  • 可能Starvation
  • 低的CPU utilization、Throughput
  • 小的號碼很搶手
  • 排序設計困難
  • 可能限制資源請求彈性

做法以及例子

  • OS 會賦予每一類型資源一unique resource No/ID
  • 必須按照Ascending方式提出申請
    例子 :
    |持有|申請|OK?|
    |R0|R3|OK|
    |R0,R5|R3|必須先Release R5才能提R3|

Deadlock Avoidance（死結避免）

核心概念

  • 系統在分配資源前進行檢查
  • 確保永遠不進入 unsafe state

Algorithm Selection

Case 1：Single Instance per Resource Type

  • 使用 Resource-Allocation Graph（RAG）
  • 檢查是否產生 cycle

Case 2：Multiple Instances per Resource Type

  • 使用 Banker’s Algorithm
  • 檢查是否存在 safe sequence

Safe State（安全狀態）

  • Safe state：存在某種資源配置順序，使所有 process 可完成
  • Safe ⇒ 一定不會 deadlock
  • Unsafe ⇒ deadlock 可能發生（但不一定）

Avoidance 的目標

👉 系統永遠不進入 unsafe state

Resource-Allocation Graph (RAG) Algorithm

一、RAG Algorithm 在做什麼？

RAG Algorithm 是 Deadlock Avoidance 的方法之一，
適用於 每種資源只有一個 instance（single instance per resource type） 的系統。

👉 核心想法：

在資源真正分配前，先檢查是否會形成 cycle，避免系統進入 deadlock。

二、Graph Components（圖的邊種類）

1. Request Edge（實線）

Pi → Rj

  • Process Pi 正在請求資源 Rj
  • 表示目前尚未被滿足的請求

2. Assignment Edge（實線）

Rj → Pi

  • 資源 Rj 已分配給 Process Pi
  • 表示 Pi 正在持有並使用該資源

3. Claim Edge（虛線）

Pi ⇢ Rj

  • Process Pi 未來可能會請求 資源 Rj
  • 表示潛在的最大需求

📌 重要規定：

  • Claim edge 必須在 process 執行前就宣告
  • 系統必須事先知道 process 的最大資源需求

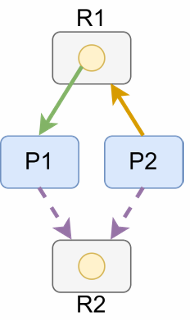

三、Edge Transitions（邊的轉換）

Transition 1：Claim → Request

  • 當 Pi 實際開始請求 Rj
  • 虛線 claim edge 轉為實線 request edge

Transition 2：Request → Assignment

  • 當系統核准請求並分配資源
  • request edge 轉為 assignment edge

Transition 3：Assignment → Claim

  • 當 Pi 釋放資源 Rj
  • assignment edge 轉回 claim edge

alt text

四、Deadlock Avoidance Protocol（RAG 演算法流程）

前提條件

  • 所有 claim edges 必須在 process 開始前建立

當 Process Pi 請求資源 Rj 時：

  1. 假設分配

    • 將 claim → request → assignment（假想）

  2. Cycle 檢查

    • 使用 cycle-detection algorithm（時間複雜度 O(n²)）

  3. 判斷結果

    • ✅ 若 不產生 cycle：允許分配（safe）
    • ❌ 若 會產生 cycle：拒絕請求，process 等待（unsafe）

五、Key Insight（關鍵觀念）

在 single instance per resource type 的系統中：

Cycle ⇔ Deadlock

因此：

  • 防止 cycle
  • 就能保證系統不會發生 deadlock

六、為什麼資源「現在空著」也不能給？

即使某資源目前未被使用：

  • 若分配後會形成 cycle
  • 在單一 instance 系統中就等同於 deadlock

👉 RAG Algorithm 是預防未來死結，而不是只看當下。

Deadlock Avoidance：Safe State Concept

一、核心概念：Safe vs. Unsafe

Deadlock Avoidance 的根本思想在於區分 Safe state 與 Unsafe state。

Safe State（安全狀態）

系統若存在一個 process 執行順序：
<P1, P2, …, Pn>，使得對每個 Pi：

  • Pi 尚需的資源 ≤（目前可用資源 + 所有 Pj（j < i）完成後釋放的資源）
  • 若 Pi 無法立即取得資源，則等待前面的 Pj 完成
  • Pi 完成後會釋放其資源，供後續 process 使用

👉 此順序稱為 Safe Sequence

Safe / Unsafe / Deadlock 關係（必考）

  • Safe state ⇒ 一定不會 deadlock
  • Unsafe state ⇒ 可能 deadlock（但不一定）
  • Deadlock ⇒ 一定是 unsafe state

📌 Deadlock Avoidance 的策略：
👉 確保系統隨時維持在 safe state

Safe State with Safe Sequence（範例解析）

系統設定

  • 總共有 12 台 tape drives
  • Process 與需求如下：
Process Max Needs Current Holding
P0 10 5
P1 4 2
P2 9 2

目前 Available = 12 − (5 + 2 + 2) = 3

判斷 Safe Sequence：⟨P1, P0, P2⟩

Step 1：P1

  • Need(P1) = 4 − 2 = 2
  • Available = 3 ≥ 2 ✅
  • P1 完成後釋放 2
    → Available = 3 + 2 = 5

Step 2：P0

  • Need(P0) = 10 − 5 = 5
  • Available = 5 ≥ 5 ✅
  • P0 完成後釋放 5
    → Available = 5 + 5 = 10

Step 3：P2

  • Need(P2) = 9 − 2 = 7
  • Available = 10 ≥ 7 ✅
  • P2 完成後釋放 2
    → Available = 12

結論

  • 存在 Safe Sequence：⟨P1, P0, P2⟩
  • 👉 系統處於 Safe State

Unsafe State（沒有 Safe Sequence）

系統狀態（t1）

Process Max Needs Current Holding
P0 10 5
P1 4 2
P2 9 3

Available = 12 − (5 + 2 + 3) = 2

分析

  • Need(P0) = 5 > 2 ❌
  • Need(P1) = 2 ≤ 2（但釋放後仍不足以滿足其他 process）
  • Need(P2) = 6 > 2 ❌

👉 不存在任何 Safe Sequence

結論

  • 系統進入 Unsafe State
  • Deadlock 可能發生（但尚未發生）

📌 Deadlock Avoidance 原則：
👉 只有在資源分配後仍為 Safe State，請求才會被允許

Deadlock-Free 的充分條件（單一 Resource Type）

假設：

  • m：系統中相同 Resource 的總數
  • n：Process / Thread 數量
  • Max_i：第 i 個 Process 最大需要的 Resource 數量

若：

$$
\sum_{i=1}^{n}(Max_i - 1) < m
$$

則可以保證系統 Deadlock Free。

等價寫法：

$$
\sum_{i=1}^{n} Max_i < m+n
$$

為什麼？

假設 m 個 Resources 全部分配出去：

Σ Allocation_i = m

因為：

$$
Need_i = Max_i - Allocation_i
$$

所以：

$$
Σ Need_i= Σ Max_i - m< n
$$

因為共有 n 個 Processes，而 Σ Need_i < n，
所以至少有一個 Process：

Need_i = 0

→ 該 Process 一定可以完成
→ 完成後釋放 Resources
→ 其他 Process 便可繼續完成
→ 因此系統 Deadlock Free

Example

4 個相同 Resources，N 個 Threads，
每個 Thread 最多需要 2 個：

m = 4
Max_i = 2

$$
Σ Max_i < m + n
$$

2N < 4 + N

N < 4

∴ 最多 3 個 Threads 可保證 Deadlock Free

Banker’s Algorithm

一、用途與適用情境

  • Deadlock Avoidance（死結避免） 演算法
  • 適用於：每種資源有「多個 instances」的系統
  • 核心原則：

    只有在分配後仍然存在 Safe Sequence，才允許資源分配

二、資料結構（一定要會）

對每個 process Pi 與每種資源型別（A, B, C…）：

  • Max[i]：Pi 宣告的最大需求量
  • Allocation[i]：目前已分配給 Pi 的資源量
  • Need[i] = Max[i] − Allocation[i]
  • Available：系統目前可用的資源量

三、Safety Algorithm（安全性檢查）

目標

判斷「目前狀態是否為 Safe State」，並找出 Safe Sequence（若存在）。

步驟

  1. 初始化

    • Work = Available
    • Finish[i] = false（對所有 i）

  2. 尋找可完成的 process

    • 找一個 Finish[i] == false 且 Need[i] ≤ Work 的 Pi
    • 若找不到 → 跳到步驟 4

  3. 模擬完成

    • Work = Work + Allocation[i]
    • Finish[i] = true
    • 記錄 Pi 到 Safe Sequence
    • 回到步驟 2

  4. 判斷

    • 若所有 Finish[i] == true → Safe
    • 否則 → Unsafe

四、Safety Algorithm 範例（逐步跑表）

系統資源

  • Total instances：A=10, B=5, C=7
  • Initial Available：A=3, B=3, C=2

初始表格

Process Max (A B C) Allocation (A B C) Need (A B C)
P0 7 5 3 0 1 0 7 4 3
P1 3 2 2 2 0 0 1 2 2
P2 9 0 2 3 0 2 6 0 0
P3 2 2 2 2 1 1 0 1 1
P4 4 3 3 0 0 2 4 3 1

Step-by-step Safe Sequence

  1. P1：Need(1,2,2) ≤ Available(3,3,2) ✔

    • Work = (3,3,2) + (2,0,0) = (5,3,2)

  2. P3：Need(0,1,1) ≤ (5,3,2) ✔

    • Work = (5,3,2) + (2,1,1) = (7,4,3)

  3. P4：Need(4,3,1) ≤ (7,4,3) ✔

    • Work = (7,4,3) + (0,0,2) = (7,4,5)

  4. P2：Need(6,0,0) ≤ (7,4,5) ✔

    • Work = (7,4,5) + (3,0,2) = (10,4,7)

  5. P0：Need(7,4,3) ≤ (10,4,7) ✔

結論

  • Safe Sequence：⟨P1, P3, P4, P2, P0⟩
  • 系統處於 Safe State

五、Resource-Request Algorithm（請求檢查）

當 Process Pi 提出請求 Request[i] 時：

檢查順序

  1. Request[i] ≤ Need[i]（不可超過最大需求）
  2. Request[i] ≤ Available（系統必須有資源）
  3. 假設分配後，執行 Safety Algorithm
    • 若 Safe → 允許分配
    • 若 Unsafe → 拒絕請求（等待）

六、請求範例（Safe）

  • Available：A=2, B=3, C=0
  • Request(P1) = (1,0,2)

檢查：

  • Request ≤ Need ✔
  • Request ≤ Available ✔
  • Safety check 後仍有 Safe Sequence

👉 允許請求，系統仍為 Safe State

七、請求範例（Unsafe）

  • Available：A=0, B=0, C=2
  • Request(P4) = (3,3,0)

檢查：

  • Request ≤ Need ✔
  • Request ≤ Available ❌ 或 Safety check 失敗

👉 拒絕請求（會進入 Unsafe State，無 Safe Sequence）

八、時間複雜度 $O(n^2*m)$

主要耗時在Safety Algorithm 中 : 2、3 Loop

  • n : Process數量
  • m : Resources Type數量

ex :

  • n = 5 : $P_0$ ~ $P_4$
  • m = 3 : A、B、C
Process Allocation Need
P0 (0,1,0) (7,4,3)
P1 (3,0,2) (0,2,0)
P2 (3,0,2) (6,0,0)
P3 (2,1,1) (0,1,1)
P4 (0,0,2) (4,3,1)
  • 一開始Work = Avalible = (2,3,0)
  • 第一輪
    • (0,1,0) + (2,3,0) >= (7,4,3)?
  • 第二輪
    • (3,0,2) + (2,3,0) >= (0,2,0)?
  • 一直重複

那每輪都要比3種Resources合不合理 => O(m)
那每輪最多檢查 n 個 => n-1 個 => … => 1個 : 因為掃到最後一個才成功
所以 => n + n-1 + n-2 + n-3 + n-4 + … + 1 = n(n+1) / 2 => $O(n^2)$
最終 :

$$
O(n^2*m)
$$

Deadlock Detection（死結偵測）

一、Deadlock Detection 的核心概念

與 Prevention / Avoidance 不同，Deadlock Detection 的策略是：

允許 deadlock 發生，再定期偵測並處理。

適合用在：

  • Deadlock 發生頻率低
  • 預防與避免成本太高的系統

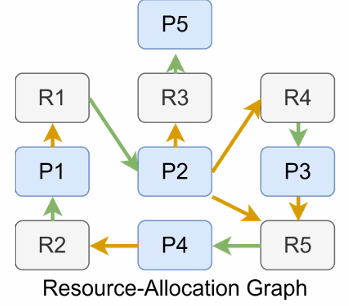

二、Algorithm 1：Wait-For Graph（單一 instance）

適用情境

  • 每種資源只有一個 instance
  • 可將 Resource-Allocation Graph（RAG）簡化

alt text

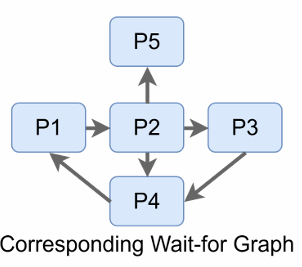

Wait-For Graph（WFG）

  • 節點：Processes（P1, P2, …）
  • 邊：Pi → Pj
    • 表示 Pi 正在等待 Pj 釋放資源

alt text

建立方式

  • 從 RAG 中：
    • 移除 resource nodes
    • 若 Pi → R → Pj，則建立 Pi → Pj

偵測方式

  • 定期對 WFG 進行 cycle detection
  • 判斷規則：
    • 無 cycle → 無 deadlock
    • 有 cycle → deadlock 存在

📌 在單一 instance 系統中：

Cycle ⇔ Deadlock

三、Algorithm 2：Detection with Banker’s Algorithm（多個 instances）

時間複雜度 $O(m*n^2)$

  • 最多檢查 n + (n-1) + … + 1 =$O(n^2)$
  • 每次check 花 O(m)

適用情境

  • 每種資源有多個 instances
  • 與 Banker’s Algorithm 類似，但用途不同

資料結構

  • Allocation：目前配置資源
  • Request：尚未滿足的請求
  • Available：系統可用資源

概念

  • 嘗試找出一個 sequence，使所有 process 都能完成
  • 若找不到 → 系統發生 deadlock

範例說明

  • Total instances：A=7, B=2, C=6
  • Available：A=0, B=0, C=0

若存在 safe-like sequence：
<P0, P2, P3, P1, P4>
→ 系統沒有 deadlock

若某 process（如 P2）提出額外請求而：

  • 無法找到任何 sequence
    → Deadlock detected

Deadlock Recovery（死結復原）

一、Recovery 的基本原則

一旦 deadlock 被偵測到：

必須破壞 deadlock cycle，使系統能繼續運作。

二、Method 1：Process Termination（終止行程）

作法

  1. Abort all deadlocked processes
    • 快速但代價大
  2. Abort one process at a time
    • 每終止一個就重新檢查是否仍有 deadlock

Victim Selection（考試重點）

選擇哪個 process 終止？常見考量：

  • Process 優先權
  • 已執行時間
  • 尚需多少資源
  • 佔用資源數量
  • 是否為互動式或背景程式

三、Method 2：Resource Preemption（資源搶占）

步驟

  1. Select a victim
    • 決定從哪個 process 搶資源
  2. Rollback
    • 將 process 回復到安全狀態
  3. Starvation prevention
    • 避免同一個 process 一直被犧牲

Resource Preemption 的問題

  • 哪些資源適合搶占？
  • Rollback 成本高
  • 必須防止 starvation

Deadlock 的本質是「資源分配順序錯誤」；作業系統不是預防它、避免它，就是在發生後偵測並打破它。
